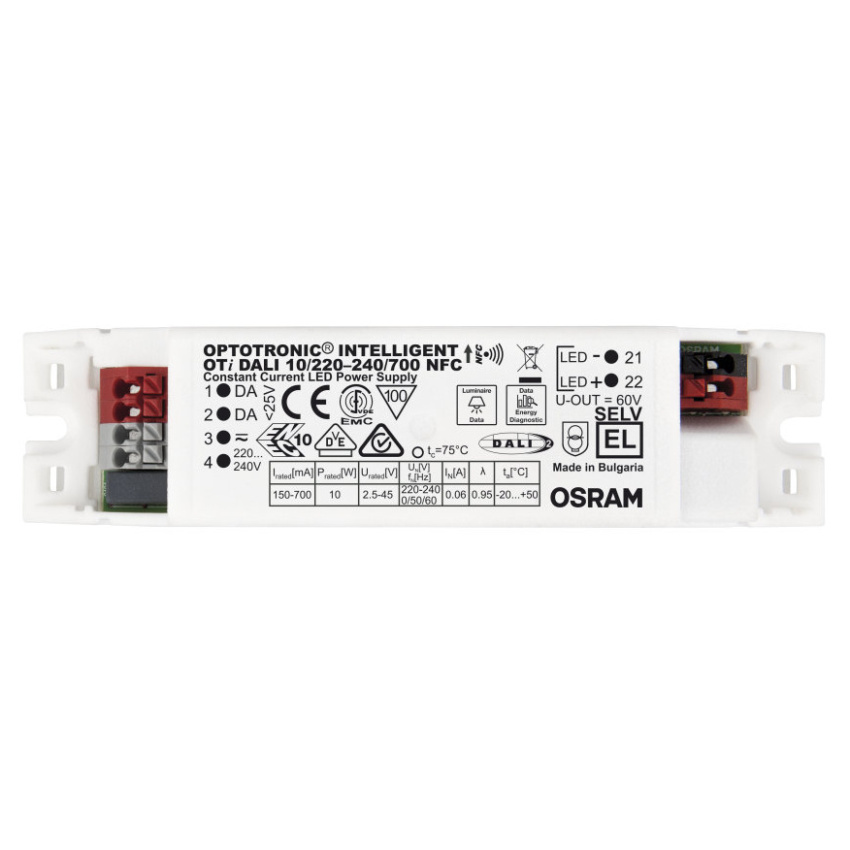

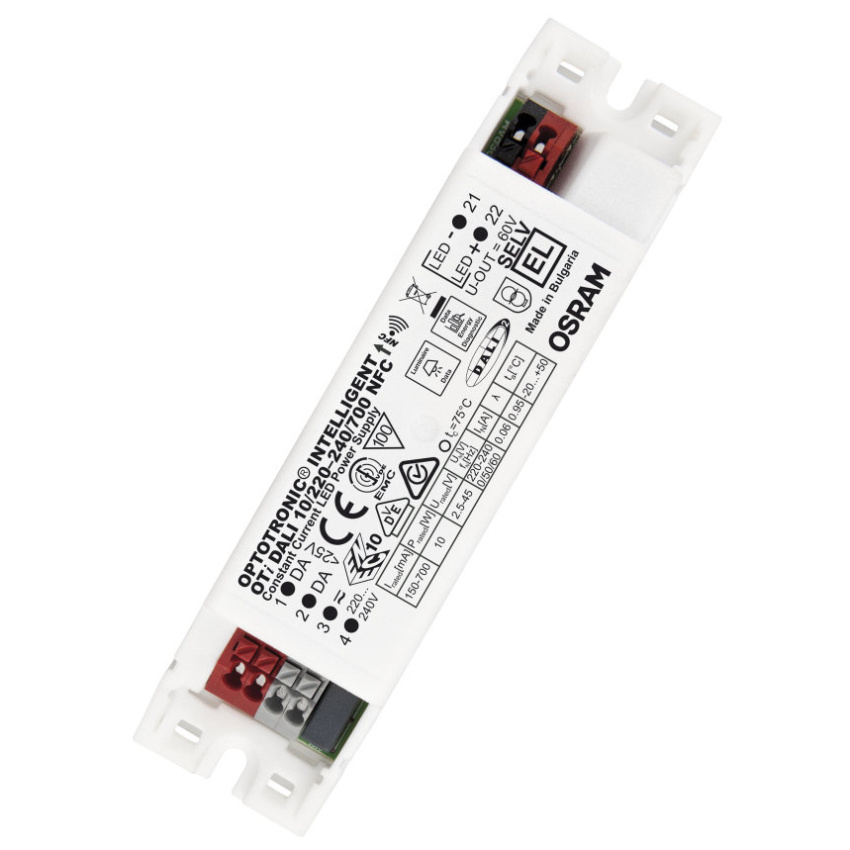

LDV OSR PŘEDŘADNÍK OTI DALI 10/220-240/700 NFC UNV1 OSRAM

OTi DALI 10/220…240/700 NFC

Výhody produktu

• Univerzální předřadník DALI díky flexibilním vlastnostem výstupu
• DALI-2 certified incl. Parts 251, 252, 253

Druh použití

• Vhodné pro použití ve svítidlech s flexibilním nastavením proudu
• Instalace do systémů nouzového osvětlení v souladu s IEC 61347-2-13, přílohou J
• Vhodné pro vnitřní SELV instalace
• Vhodné pro svítidla třídy ochrany I a II

Technické údaje

Parametry

• Jmenovité vstupní napětí: 220…240 V
• Síťová frekvence: 0/50/60 Hz Hz
• Vstupní napětí AC: 198…264 V
• Vstupní napětí DC: 176…276 V
• Celkové harmonické zkreslení: 15 %
• Účiník λ: > 0,98/> 0,94
• Efficiency in full-load: 82 %
• Výkonové ztráty přístroje: 3,5 W
• Networked standby power: ≤0.15 W
• Náběhový proud: < 5 A
• Maximální počet předřadníků na 10 A (B): 80
• Maximální počet předřadníků na 16 A (B): 130
• Maximální počet předřadníků na 25 A (B): -
• Izolační napětí (L/N-zem): 2 kV
• Izolační napětí (L-N): 1 kV
• Jmenovité výstupní napětí: 2.5…45 V
• U-OUT (pracovní napětí): 60 V
• Jmenovitý výstupní proud: 150…700 mA
• Default output current: 350 mA
• Tolerance výstupního proudu: ±3 %
• Zvlnění výstupního proudu (100 Hz): < 2 %
• Output PSTLM: ≤1
• Output SVM: ≤0.4
• Jmenovitý výstupní výkon: 10 W
• Maximální výstupní výkon: 10 W
• Galvanic isolation DALI/output: SELV

Rozměry & váha

• Rozteč montážních otvorů po délce: 115.0 mm
• Váha výrobku: 58,00 g
• Průřez kabelu, vstupní strana: 0,2…1,5 mm²
• Průřez kabelu, výstupní strana: 0,2…1,5 mm²
• Délka odizolovaných vodičů, vstupní str.: 8.0…9.1 mm
• Délka odizolovaných vod., výstupní str.: 8.0…9.1 mm
• Délka: 124,0 mm
• Šířka: 31,0 mm
• Výška: 21,0 mm

Barvy & materiály

• Materiál pouzdra: Plastic

Teploty a provozní podmínky

• Rozsah okolní teploty: -20…+50 °C
• Maximální teplota ve zkušebním bodě tc: 75 °C
• Maximální teplota krytu při poruše: 110 °C
• Skladujte při teplotách od… do: -40…+85 °C
• Povolená relativní vlhkost během provozu: 5…85 %

Životnost

• Střední doba života předřadníku: 50000 / 100000 h

Další údaje o produktu

• Doporučená náhrada EAN: 4052899562639

Vlastnosti

• Stmívatelnost: Ano
• Rozhraní pro stmívání: DALI-2
• Rozsah stmívání: 1…100 %
• Způsob stmívání: Amplitude Modulation
• Ochrana proti přehřátí: Automatické vypnutí, vratné
• Ochrana proti přetížení: Automatické vratné
• Ochrana proti zkratu: Automatické vratné
• Zkouška naprázdno (bez zátěže): Ano
• Max. délka kabelu: 2,0 m
• Vhodné pro svítidla s třídou ochrany: I / II
• Typ připojení, vstupní strana: Přítlačná svorka
• Typ připojení, výstupní strana: Přítlačná svorka
• Programming interface: DALI, NFC
• DALI-2 Diagnostic Data: Ano
• Funkce konstantního světelného výkonu: Programmable
• Number of channels: 1
• DALI-2 Energy Data: Ano
• Vhodné pro nouzové osvětlení: Ano

Certifikáty & standardy

• Povolení – schválení: ENEC 10 / VDE / EMC / EL / CE / DALI-2 / CCC
• Standardy: Podle EN 61347-1/Podle EN 61347-2-13/Podle EN 55015/Podle EN 61547/Podle EN 61000-3-2/Podle EN 62384/Podle EN 62386/Podle IEC 62386-101:Ed2/Podle IEC 62386-102:Ed2/Podle IEC 62386-207:Ed1
• Třída ochrany: II
• Druh ochrany: IP20

Informace k balení

• EAN: 4062172143899
• Jednotka: UNV
• Kus: 1
• Rozměry: 124mm x 31mm x 21mm
• Hmotnost: 58.00g
• Objem: 0.08dm³
