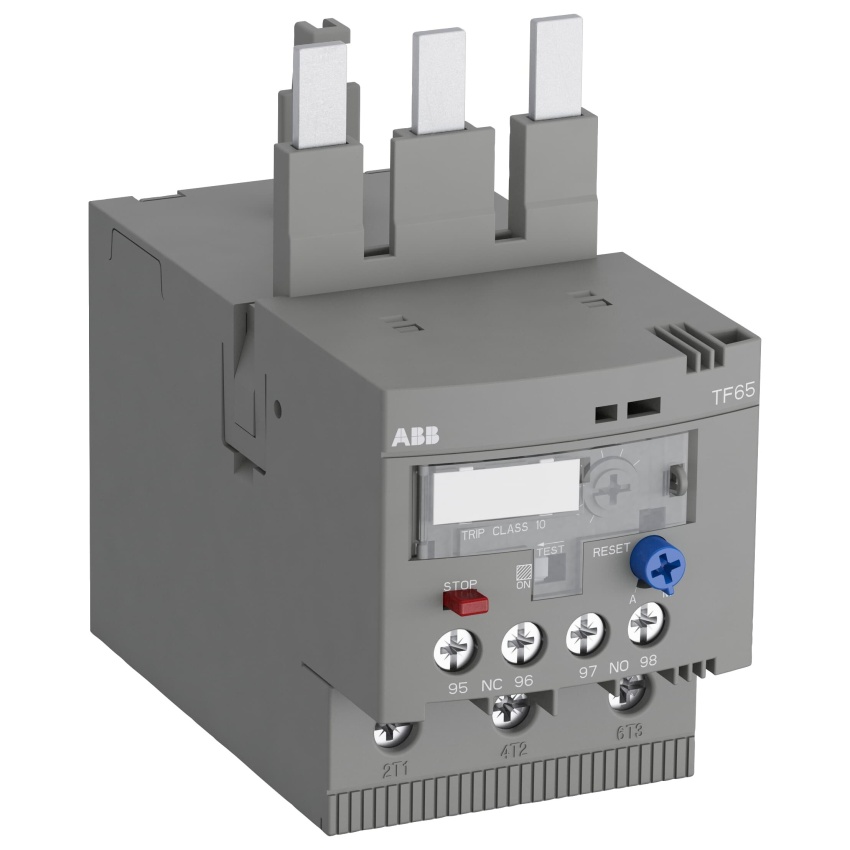

ABB RELÉ TF65-47, ROZSAH: 36-47 A, TŘÍDA VYPNUTÍ 10, 1SAZ811201R1003

ABB RELÉ TF65-47, ROZSAH: 36-47 A, TŘÍDA VYPNUTÍ 10, 1SAZ811201R1003
Kód produktu: 81685475
Kód dodavatele: 1SAZ811201R1004
EAN: 4013614482946
Výrobce: ABB
Tento produkt není určen k maloobchodnímu prodeji.
Tepelné nadproudové relé řady TF65. Vybavovací (vypínací) třída 10. Zkratová ochrana 125 A, pojistka typu gG.

Tepelná nadproudová relé TF65 jsou zařízení sloužící k tepelné nadproudové ochraně silového obvodu. Spolehlivě tedy chrání motor v případě přetížení, fázové nesymetrii a výpadku fáze. Tato nadproudová relé patří do vypínací třídy 10. Tepelná nadproudová relé jsou třípólového provedení s bimetalovými vypínacími mechanismy. Proud motoru teče přes tento bimetal a nepřímým způsobem jej ohřívá. Při přetížení (nadproudu) se tento bimetal vlivem nahřívání začne ohýbat, relé vypne a změní spínací polohu svých kontaktů (95-96 / 97-98).
  • Manuální nebo automatický reset poruchy volený přepínačem.
  • Přístroj citlivý na výpadek fáze, dle IEC/EN 60947-4-1.
  • Funkce TEST a STOP – indikace vybaveného relé na přední straně přístroje.
  • Teplotní kompenzace.
  • Vhodné pro trojfázové a jednofázové aplikace.

Zařazeno v kategoriích

Hmotnost
0,372 kg
Množství v balení
1
Automatická funkce resetování
Ano
Tlačítko funkce resetování
Ano
Max. jmenovité provozní napětí Ue
600 V
Vstup funkce resetování
Ne
Nastavitelný rozsah proudu
36 - 47 A
Způsob montáže 1
Přímý nástavec
Druh el. připojení hlavního proudového obvodu
Šroubová svorka
Počet pomocných rozpínacích kontaktů
1
Počet pomocných spínacích kontaktů
1
Počet pomocných kontaktů jako měnič
0
Třída rozběhu
CLASS 10
