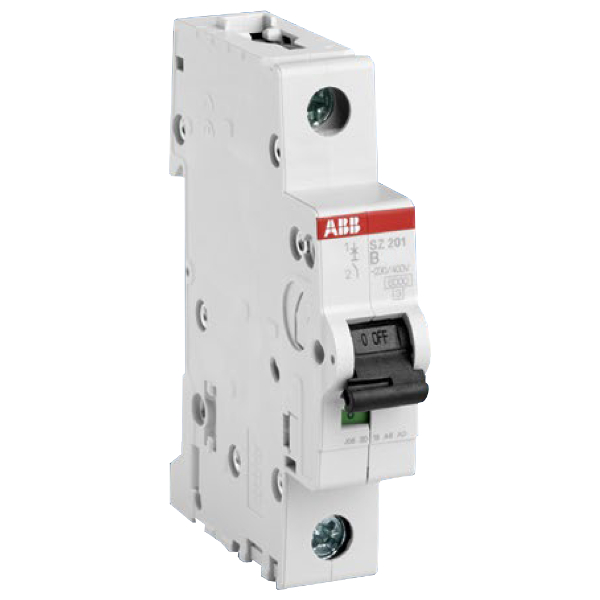

ABB JISTIČ SZ201-B20 1F 20A B 6KA
| Kód produktu: | 81786550 |
|---|---|
| Kód dodavatele: | 2CDS251025R0205 |
| EAN: | 4016779996228 |
| Výrobce: | ABB |
Skladem 18 KS
117,22 CZK s DPH
64,52 CZK s DPH / KS
53,32 CZK bez DPH
Recyklační příspěvek 0,11 CZK bez DPH
SZ201-B20 Jistič 20A 1P B 6kA, ABB 2CDS251025R0205
Modulární jističe 6 kA pro rezidenční sektor
Jističe řady SZ200 jsou vhodné pro ovládání obvodů a jejich ochrana proti přetížení a zkratům, ochrana osob a kabelů velkých délek v napájecích systémech TN a IT pro bytové a komerční použití.Všechny modulární jističe řady SZ200 jsou vybaveny indikací polohy kontaktu (CPI) na vypínací páčce. Uživatel snadno zjistí, zda je jistič zapnutý (ON), nebo vypnutý (OFF), což usnadňuje práci a zvyšuje bezpečnost při údržbě.
Jističe řady SZ200 není možné instalovat v průmyslu nebo strojních zařízeních, jsou určeny pouze pro použití v objektech dle ČSN EN 60898.
Technické parametry:
- Počet pólů: 1P
- Vypínací charakteristika: B
- Jmenovitý proud: 20 A
- Jmenovitá frekvence: 50/60 Hz
- Jmenovité provozní napětí: 230 V AC
- Jmenovitá zkratová vypínací schopnost: 6 kA
- Max. napětí: 253 V AC / 72 V DC
- Přepínací páčka: Izolační skupina II, černá, s možností zaplombování
- Teplota okolí: -25 … +55 °C
- Průřez vodičů tuhý / slaněný (mm2): 35 mm2 / 35 mm2
- Barva:Bílá
Zařazeno v kategoriích
|
Hmotnost
0,115 kg
|
|
Množství v balení
10
|
|
Připojitelný průřez vícedrátového vodiče
0 - 35 mm2
|
|
Jmenovité provozní napětí Ui
440 V
|
|
Připojitelný průřez jednodrátového vodiče
0 - 25 mm2
|
|
Teplota okolí během provozu
-25 - 55 °C
|
|
Jmenovité impulzní výdržné napětí Uimp
4 kV
|
|
Vypínací charakteristika
B
|
|
Počet pólů (celkem)
1
|
|
Počet jištěných pólů
1
|
|
Jmenovitý proud 2
20 A
|
|
Jmenovité napětí 6
230 V
|
|
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V)
6 kA
|
|
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V)
6 kA
|
|
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V)
10 kA
|
|
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V)
10 kA
|
|
Druh napětí
AC/DC
|
|
Kmitočet
50 - 60 Hz
|
|
Třída omezení energie
3
|
|
Vhodné pro instalaci pod omítku
Ne
|
|
Společně spínaný neutrální vodič
Ne
|
|
Kategorie přepětí
3
|
|
Stupeň znečištění
3
|
|
Možnost vybavení doplňkovými zařízeními
Ano
|
|
Šířka v modulárních jednotkách
1
|
|
Montážní hloubka
69 mm
|
|
Krytí (IP)
IP2X
|
