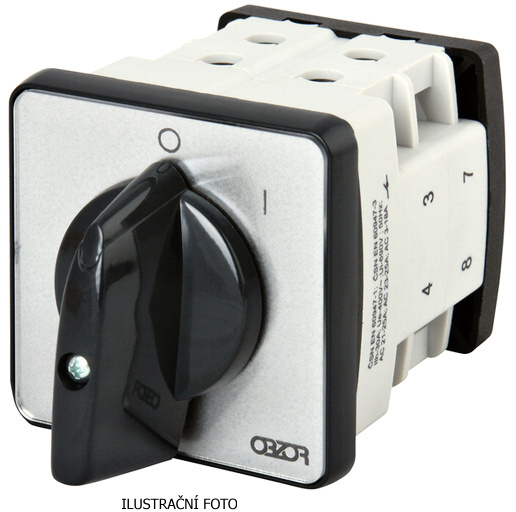

Vačkový spínač OBZOR VSN25 1103A8-V-PNC-S-201-NSC 25A

Vačkový spínač VSN 25 se schématem 1103 a spínacím úhlem 45°, polohy 0-1 (obrázek A8). Vestavné provedení - šroubové uchycení. Příslušenství: střední černá čelní deska, střední černá šipka, štítek číslo 201. Délka odizolování vodiče: 13 mm.

Spínače řady VSN jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček. Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody. Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry. Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů. Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů. V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí. Spínače jsou vyhovující pro spotřebiče izolační třídy I. a II. Vačkové spínače lze použít v ovládacích a silových obvodech.
