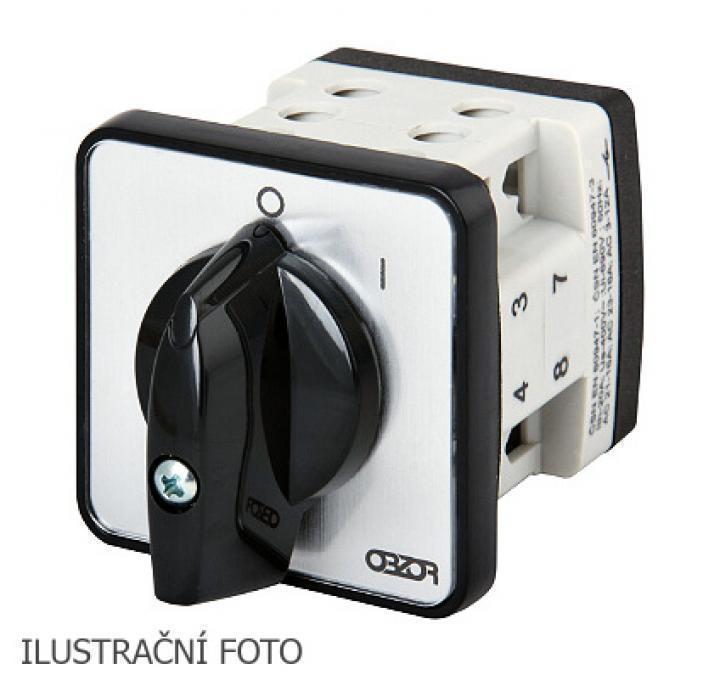

Vačkový spínač OBZOR VSN16 9151C8-V-PNC-S-216-NSC 16A

Vačkové spínače VSN - Spínače řady VSN jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček.

• Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody.
• Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry.
• Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů.
• Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů.
• V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí.
• Spínače jsou vyhovující pro spotřebiče izolační třídy I. a II.
• Vačkové spínače lze použít v ovládacích a silových obvodech.

Krytí IP 20

• V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí. Toto krytí je u typové řady VSN40 až VSN150 splněno až po připojení vodičů do svorek. Pokud nejsou při montáži na některé svorky připojeny vodiče, musí být, pro zachování krytí IP20, nezapojené svorky těchto spínačů zakryty standardně dodávanými ucpávkami. Ucpávky lze objednat také jako samostatně dodávaný náhradní díl.

Montáž vypínače:

• Vačkový spínač lze upevnit z čela za přední nebo zezadu za zadní stahovací desku - toto upevnění doporučujeme aplikovat pouze do tří pater spínače. Spínače delší než 3 patra je doporučeno upevnit za přední i zadní stahovací desku zároveň. Samostatně lze také objednat univerzální „zadní upevňovací desku", která umožňuje upevnění spínače jak pomocí šroubů, tak za použití DIN lišty. Spínače objednané v provedení se „zadním upevněním" již obsahují tuto univerzální „zadní upevňovací desku" (včetně možnosti upevnění na DIN lištu).

Použití:

• Jsou určeny pro prostředí obyčejné a tropické, s okolní teplotou do 55 °C.
• Výrobce doporučuje používat spínače obsažené v základní typové řadě.
• Speciální programy lze realizovat po dohodě s výrobcem.

Vačkové spínače splňují požadavky norem ČSN EN 60 947-1 a ČSN EN 60 947-3 článku 2.3 - odpínače, a jsou vhodné pro stanovené vnější vlivy AB2-AB7.

Všechny vačkové spínače lze použít pro jmenovité napětí 400V AC a 500V AC.

Při výběru vačkových spínačů pro dané vnější vlivy však přesto doporučujeme konzultaci s projektantem.
