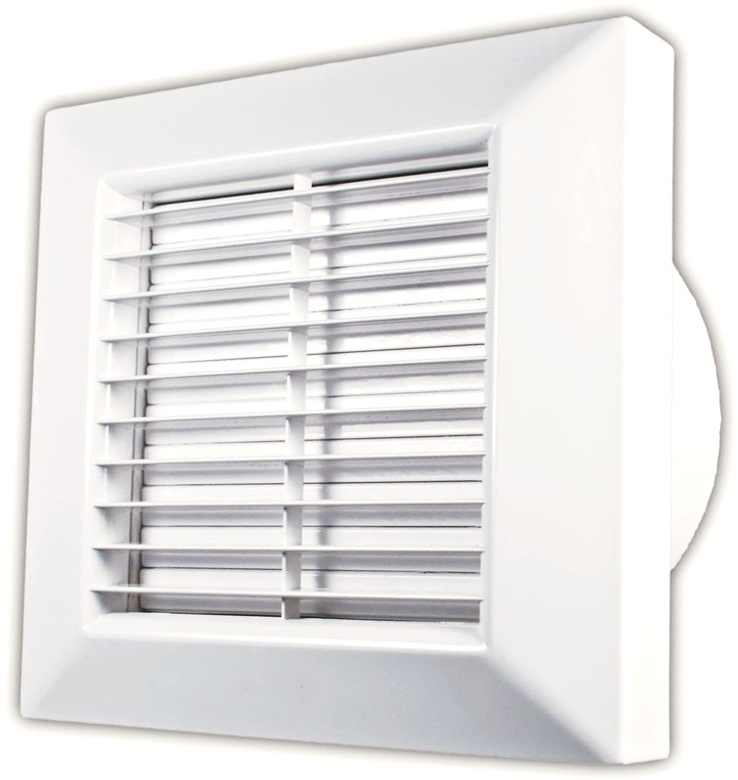

TOM VENTILATOR PRIMO BASE 100 AH AUT.ZALUZIE, HYGROSTAT

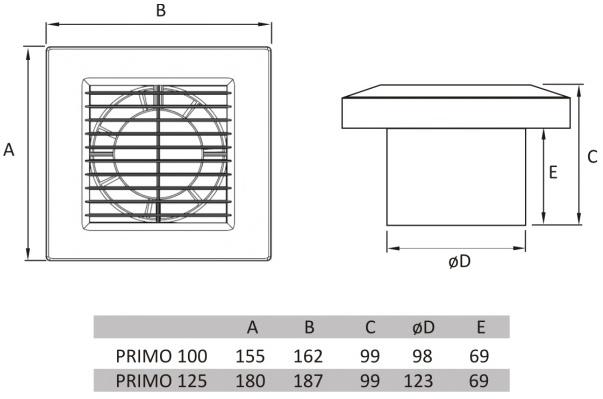

Domovní nástěnný axiální ventilátor, vyrobený ze sněhobílé hmoty ABS, která je antistatická a lehce čistitelná. Krytí výrobku IP44. Dodávaný v průměrech 100 (98) mm nebo 125* (123) mm. Provedení automatickou žaluzií, hygrostatem a časovým spínačem.

MOTOR:

• Jednofázový asynchronní motor s ochranou proti přetížení. Motor má kuličková ložiska a stálou tukovou náplň pro celou dobu životnosti.

POUŽITÍ:

• Ventilátor je ideální pro krátké vzduchové rozvody nebo pro ventilaci přes stěnu. Použití pro větrání koupelen, kuchyní, toalet nebo sklepů atd..

MONTÁŽ VÝROBKU:

• Ventilátor lze montovat jak na stěnu, tak na strop.

ČASOVÝ SPÍNAČ (TIMER) – POPIS FUNKCÍ:

Nastavitelný časový spínač používaný do výrobků ECO / PRIMO umožňuje plynulé nastavení doběhu od 30 sekund do 30 minut pomocí otáčení trimru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant:

• Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
• Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
• Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.

Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.
Svorka spojuje kontakty 1 a 2 – mod A. (výrobní nastavení )
Svorka spojuje kontakty 2 a 3 – mod B.
Sejmutí svorky – mod C.
