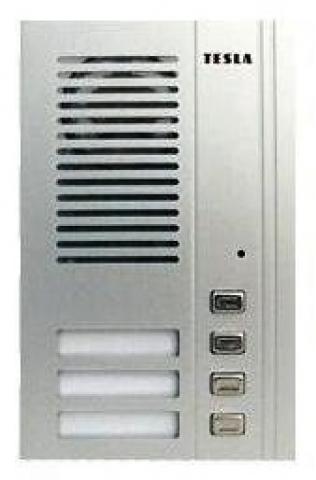

TES MODUL 4FN 230 39 2-BUS GUARD

<strong>Modul EV 2-BUS GUARD se 3 vyzváněcími tlačítky</strong> <br><br>Modul elektrického vrátného se třemi tlačítky pro vyzvonění domácího telefonu a tlačítkem pro podsvětlení modulů. Vrátný je určen pro digitální dvouvodičový systém GUARD. <ul><li>možnost součinnosti více EV od více vchodů (1 hlavní elektrický vrátný, ostatní vedlejší EV)</li> <li>spojovací tóny podobné spojovacím tónům známým z veřejné telefonní sítě</li> <li>tónová akustická signalizace spojovacího procesu</li> <li>plně duplexní hlasitá komunikace s vyvoleným DT <li>volba požadovaného DT tlačítkem na tlačítkovém tablu</li> <li>identifikace tlačítka podsvětlenou jmenovkou</li> <li>akustická signalizace stisknutého tlačítka</li> <li>tlačítko podsvětlení s LED diodou na EV pro podsvětlení jmenovek</li> <li>časově limitované podsvětlení jmenovek</li> <li>tlačítka pro účastníky přímo na modulu EV</li> <li>modulární rozšiřitelné tlačítkové tablo</li> <li>nastavitelná doba sepnutí el. zámku</li> <li>možnost připojit až 7 vedlejších EV</li> <li>zápustná i povrchová montáž</li> <li>provedení v designu GUARD</li></ul> <strong>Technické údaje</strong> <ul><li>Počet vyzváněcích tlačítek: 3</li> <li>Počet tlačítek podsvícení: 1</li> <li>Rozměry: 110 x 174 x 35 mm (v x š x h)</li> <li>Povrchová úprava: eloxovaný hliník</li> <li>Síťový zdroj: 4FP 672 57</li> <li>Spolupracuje s DT: 4FP 110 83, 4FP 110 83.1, 4FP 211 03</li> <li>Provozní prostředí: -25 ° C do + 40 ° C, max. vlhkost 80%</li></ul> <strong>Instalace modulu</strong> <br><br>Tlačítkové tablo se skládá z modulu vrátného sloužícího pro komunikaci a jednoho nebo více tlačítkových modulů. Moduly se osazují do montážních rámů pro zápustnou montáž do omítky a sestava může být doplněna stříškou pod nebo nad omítku. Moduly musí být v montážním rámu jištěné zámkovou lištou. <br><br><strong>Zapojení v systému</strong> <br><br>Elektrický vrátný DDS GUARD se standardně dodává jako hlavní vrátný. EV je v systému jednoznačně identifikován pomocí adresy. Dvouvodičový systém dovoluje nadefinovat max. 8 EV. EVH (hlavní) má přiřazenou adresu "1" (nastaveno ve výrobě), pro EVV (vedlejší) je možné nastavit adresu "2 - 8". V případě, že chcete do systému zapojit EVV, je nutné změnit jeho adresu a učinit úpravu na desce elektroniky EV. Z hlediska uživatele jsou funkce EVH a EVV totožné. <br><br>Volba montážního příslušenství (montážní rámy, stříšky) závisí na počtu tlačítkových modulů zařazených do sestavy.
