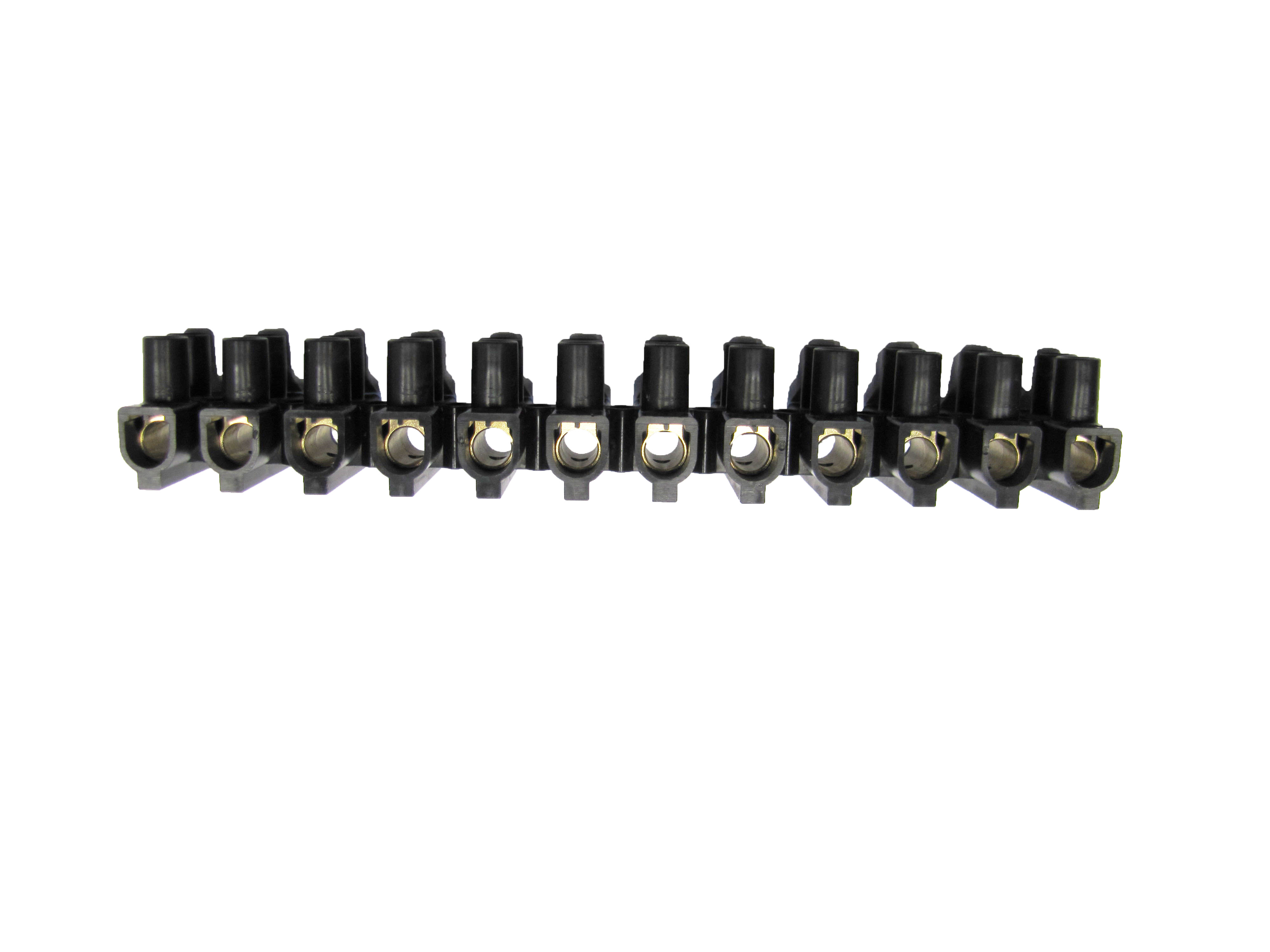

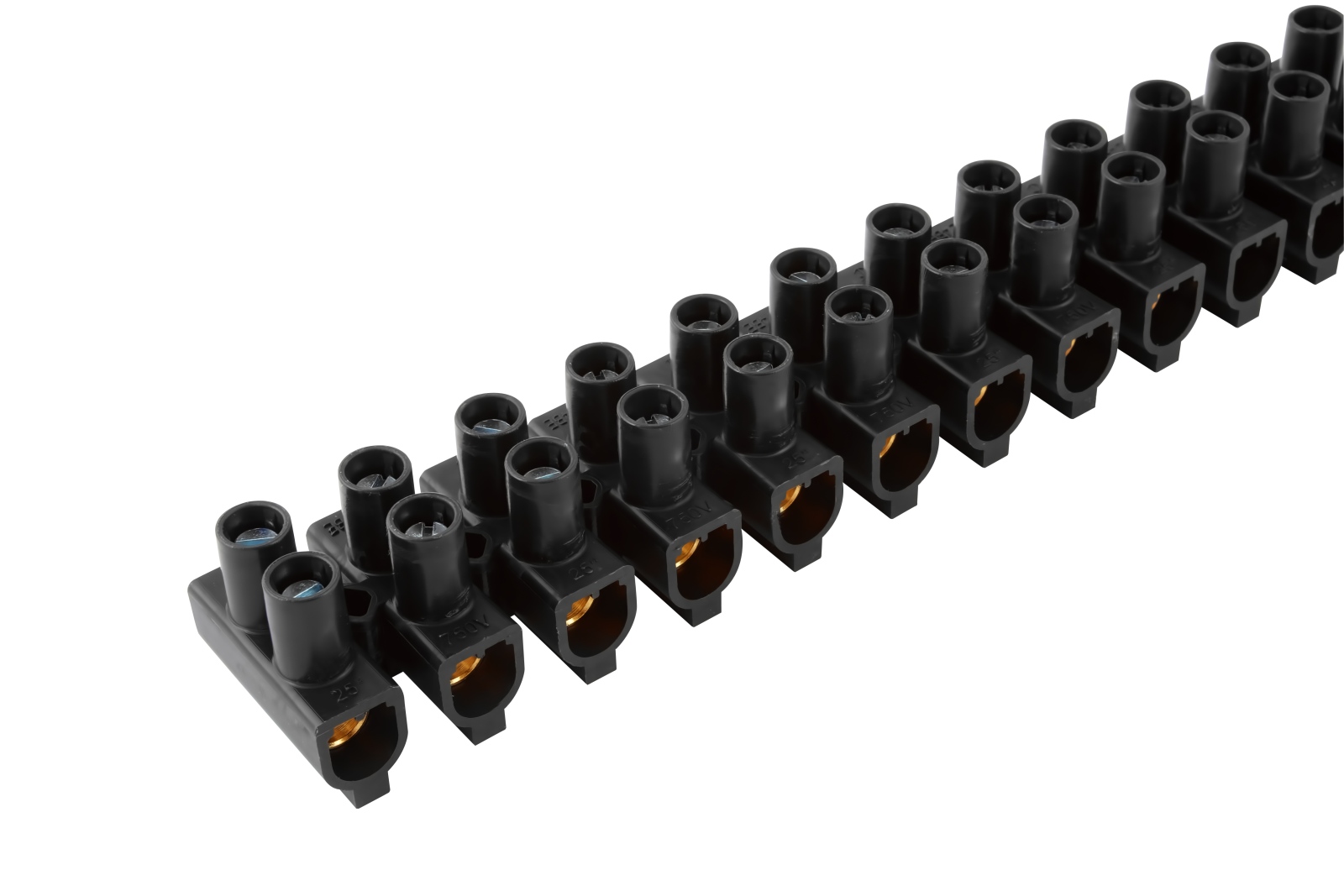

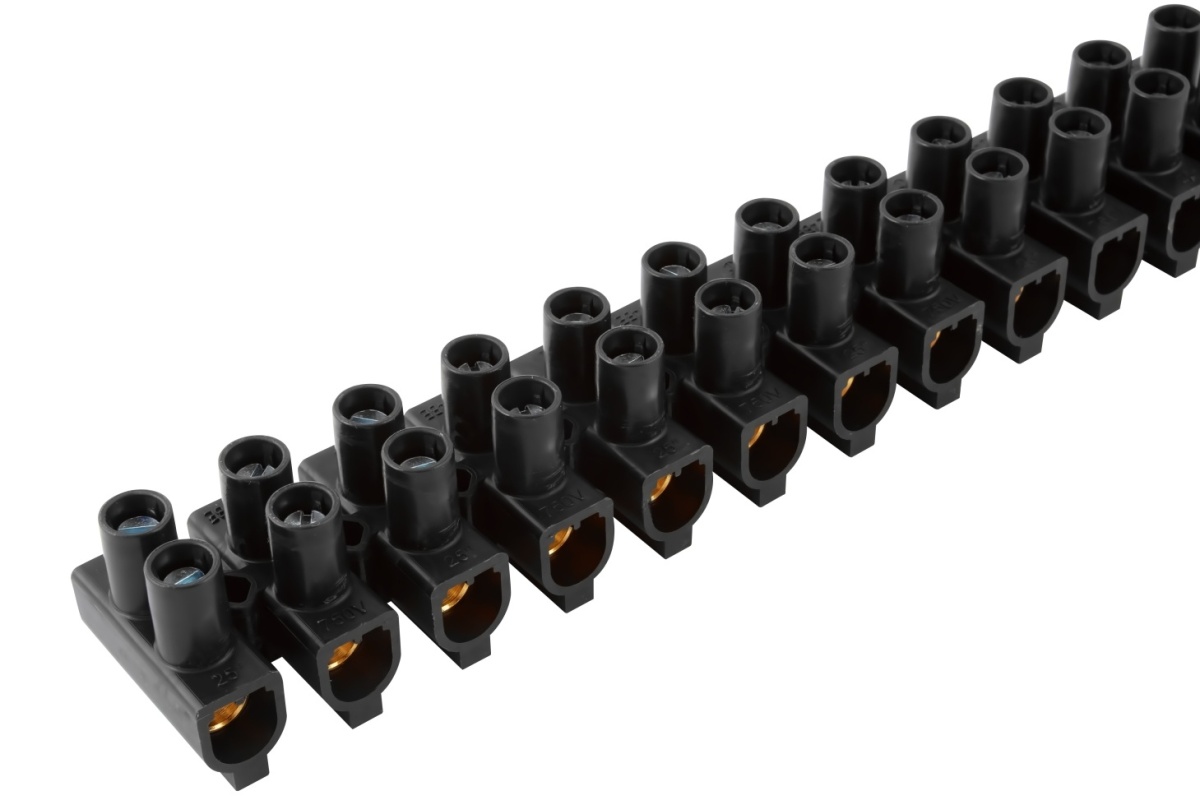

Svorkovnice lámací mosaz ELEMAN EKL 4 E(SVCE) 12pól 100A 12x10-25mm2 černá (čokoláda) 1001120
| Kód produktu: | 81785261 |
|---|---|
| Kód dodavatele: | 1001120 |
| EAN: | 9006604118333 |
| Výrobce: | ELEMAN |
| Hradec Králové | Skladem | |
|---|---|---|
| Praha 9 Počernice | Skladem | |
| Rychnov nad Kněžnou | Skladem | |
| Blansko | Na objednání | |
| Brno Gromešova | Na objednání | |
| Brno Kšírova | Na objednání | |
| Bystřice nad Pernštejnem | Na objednání | |
| Čáslav | Na objednání | |
| Česká Třebová | Na objednání | |
| Hustopeče | Na objednání | |
| Chotěboř | Na objednání | |
| Jevíčko | Na objednání | |
| Kladno | Na objednání | |
| Kroměříž | Na objednání | |
| Liberec | Na objednání | |
| Pardubice | Na objednání | |
| Praha 13 Stodůlky | Na objednání | |
| Praha 4 Spořilov | Na objednání | |
| Prostějov | Na objednání | |
| Sokolov | Na objednání | |
| Svitavy | Na objednání | |
| Šenov u Nového Jíčína | Na objednání | |
| Tišnov | Na objednání | |
| Trutnov | Na objednání | |
| Uherské Hradiště | Na objednání | |
| Valašské Meziříčí | Na objednání | |
| Velké Meziříčí | Na objednání | |
| Vysoké Mýto | Na objednání | |
| Zábřeh | Na objednání | |
| Zastávka u Brna | Na objednání | |
| Zlín | Na objednání | |
| Žďár nad Sázavou | Na objednání |
Svorkovnice instalační - lámací. Ve šroubové instalační svorkovnici lze propojit vodiče různých
průřezů (od 1 mm2 až po 25 mm2) a to buďto s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se v 6ti velikostech plastových (polypropylenových) pouzder s ocelovou svorkou s povrchovou úpravou. Max. zatížitelnost se liší dle typu od 24 A až po 125 A. Jmenovité napětí 450 V až 750 V. Instalační svorkovnice lze jednoduše lámat na požadovaný počet pólů pootočením. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé nebo černé.
Zařazeno v kategoriích
|
Hmotnost
0,144 kg
|
|
Množství v balení
1
|
|
Středová vzdálenost otvorů
16 mm
|
|
Provedení testované ohledně nebezpečí výbuchu 'Ex e'
Ne
|
|
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky
0 - 0 mm2
|
|
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou
10 - 16 mm2
|
|
Připojitelný průřez jednodrátového vodiče
10 - 25 mm2
|
|
Připojitelný průřez vícedrátového vodiče
0 - 0 mm2
|
|
Jmenovitý proud In
100 A
|
|
Jmenovité napětí 6
750 V
|
|
Typ el. připojení 1
Závitová přípojka
|
|
Typ el. připojení 2
Závitová přípojka
|
|
Počet pólů
12
|
|
Počet míst upnutí pro každý pól
2
|
|
Způsob montáže 1
Přímá montáž
|
|
Materiál izolačního tělesa
Termoplast
|
|
Provozní teplota
0 - 80 °C
|
|
Barva
Černá
|
|
Transparentní
Ne
|
|
Šířka
30 mm
|
|
Výška
28 mm
|
|
Hloubka
187,3 mm
|
