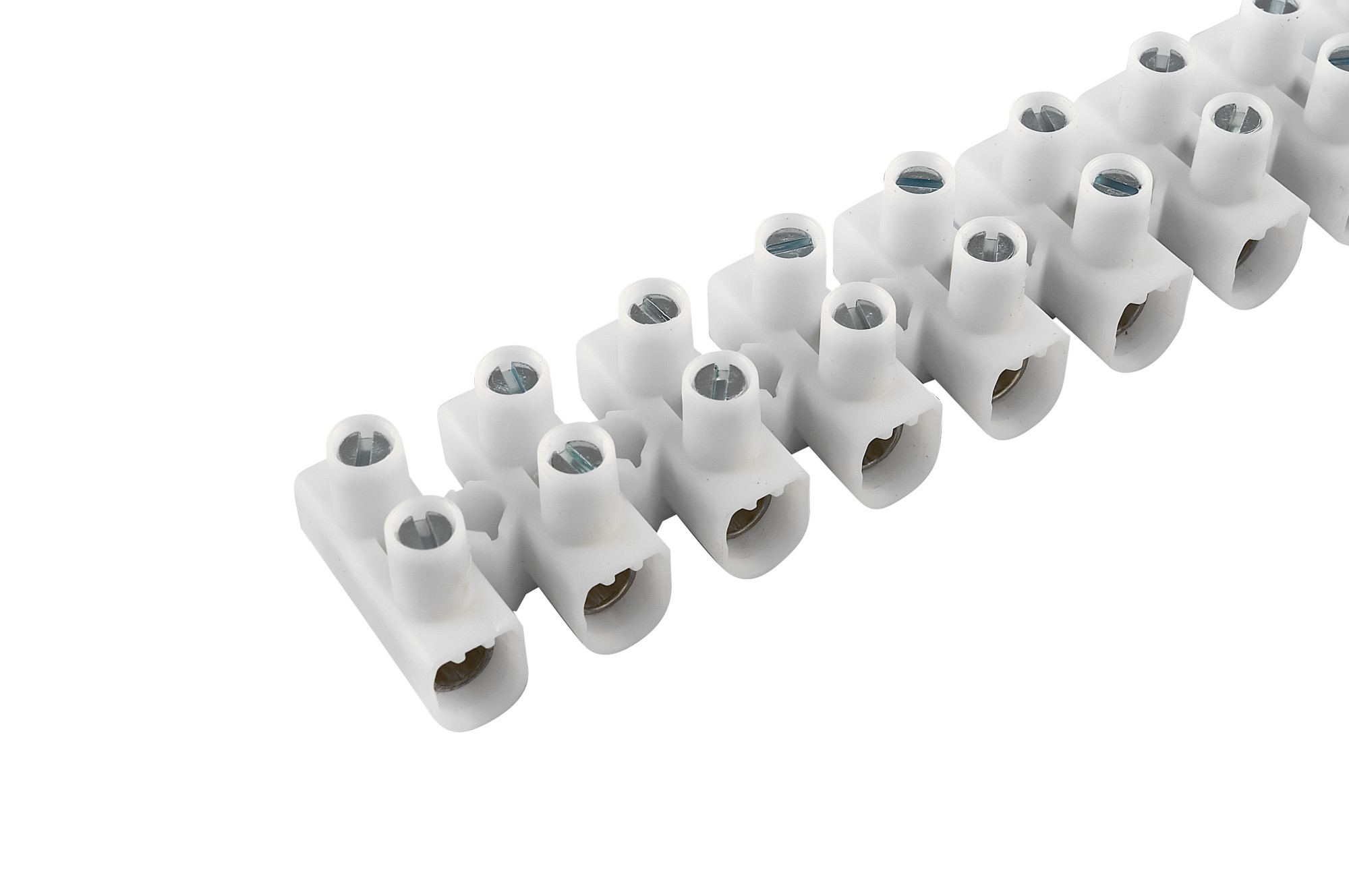

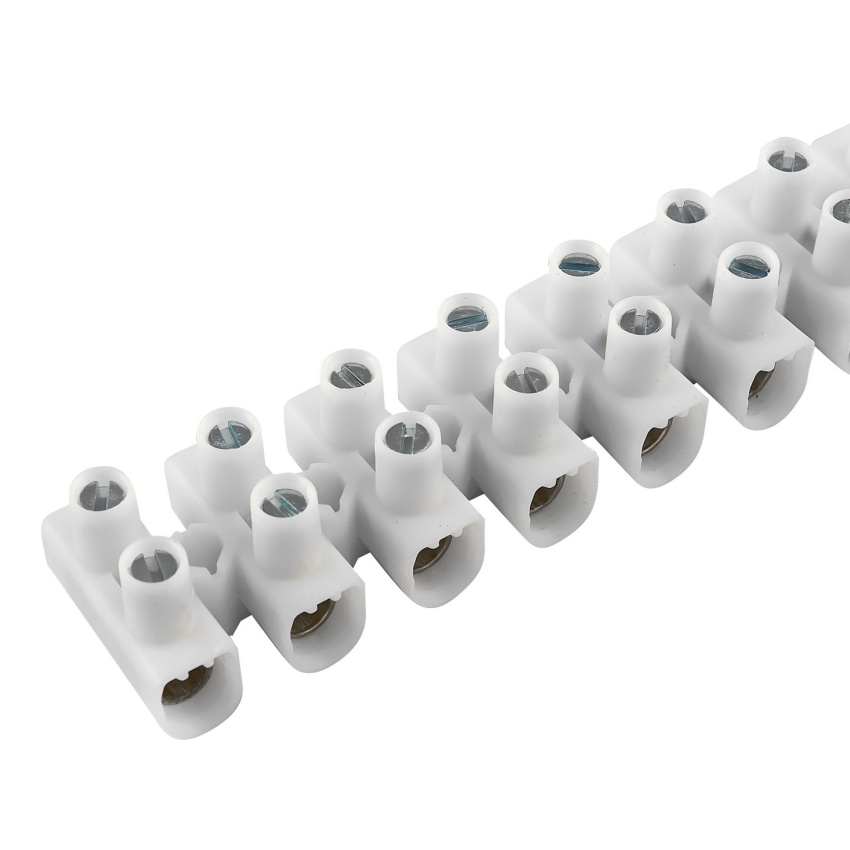

Svorkovnice lámací ELEMAN EKL 1 12pól 32A 12x1,5-6mm2, bílá (čokoláda) 1000104
Tento produkt byl nahrazen jiným
Tento produkt byl nahrazen produktem: ELEMAN SVORKOVNICE INSTALAČNÍ PA3U, 12X1AŽ6MM2 T85 PP BÍLÁ POUZDRO POZINK. OCEL 1100104
| Kód produktu: | 50108 |
|---|---|
| Kód dodavatele: | 1000104 |
| EAN: | 9006604116735 |
| Výrobce: | ELEMAN |
Tento produkt není určen k maloobchodnímu prodeji.
Lámací instalační svorkovnice ELEMAN EKL 1 S, 12pólová, pro vodiče o průřezu 1,5–6 mm2 v bílé barvě.
ELEMAN EKL 1 S je lámací instalační svorkovnice určená pro vodiče o průřezu 1,5–6 mm2. Umožňuje připojení vodičů s pevným jádrem i laněných vodičů s dutinkou, přičemž pod jedním šroubem lze upevnit jeden vodič. Pouzdro je vyrobeno z polypropylenu a svorka z oceli s povrchovou úpravou. Svorkovnici lze pootočením jednoduše rozdělit na požadovaný počet pólů. Jmenovité napětí je 450 V.
Klíčové vlastnosti
- Lámací instalační svorkovnice
- 12pólové provedení
- 12 svěrných míst
- Pro vodiče o průřezu 1,5–6 mm2
- Jmenovité napětí 450 V
- Šroubové připojení vodičů
- Pod jedním šroubem lze upevnit jeden vodič
- Pro pevné vodiče i laněné vodiče s dutinkou
- Materiál pouzdra: polypropylen
- Svorka z oceli s povrchovou úpravou
- Barva: bílá
- Středová vzdálenost otvorů 10 mm
- Rozměry 19 × 117 × 15 mm
- Označení EKL 1 S
- Původní označení 104, nahrazeno 83721366
Zařazeno v kategoriích
|
Hmotnost
0,027 kg
|
|
Množství v balení
10
|
|
Středová vzdálenost otvorů
10 mm
|
|
Provedení testované ohledně nebezpečí výbuchu 'Ex e'
Ne
|
|
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky
0 - 0 mm2
|
|
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou
1,5 - 4 mm2
|
|
Připojitelný průřez jednodrátového vodiče
1,5 - 6 mm2
|
|
Připojitelný průřez vícedrátového vodiče
0 - 0 mm2
|
|
Jmenovitý proud In
41 A
|
|
Jmenovité napětí
450 V
|
|
Typ el. připojení 1
Závitová přípojka
|
|
Typ el. připojení 2
Závitová přípojka
|
|
Počet pólů
12
|
|
Počet míst upnutí pro každý pól
2
|
|
Způsob montáže
Přímá montáž
|
|
Materiál izolačního tělesa
Termoplast
|
|
Provozní teplota
0 - 80 °C
|
|
Barva
Bílá
|
|
Transparentní
Ne
|
|
Šířka
18,9 mm
|
|
Výška
14,9 mm
|
|
Hloubka
116,5 mm
|
