Svorkovnice lámací ELEMAN EKL 0 S 12pól 24A 12x1-4mm2, bílá (čokoláda) 1000103
Tento produkt byl nahrazen jiným
Tento produkt byl nahrazen produktem: ELEMAN SVORKOVNICE INSTALAČNÍ PA2U 12X0,5AŽ4MM2 T85 PP BÍLÁ POUZDRO POZINK. OCEL 1100103
| Kód produktu: | 50109 |
|---|---|
| Kód dodavatele: | 1000103 |
| EAN: | 9006604141669 |
| Výrobce: | ELEMAN |
Tento produkt není určen k maloobchodnímu prodeji.

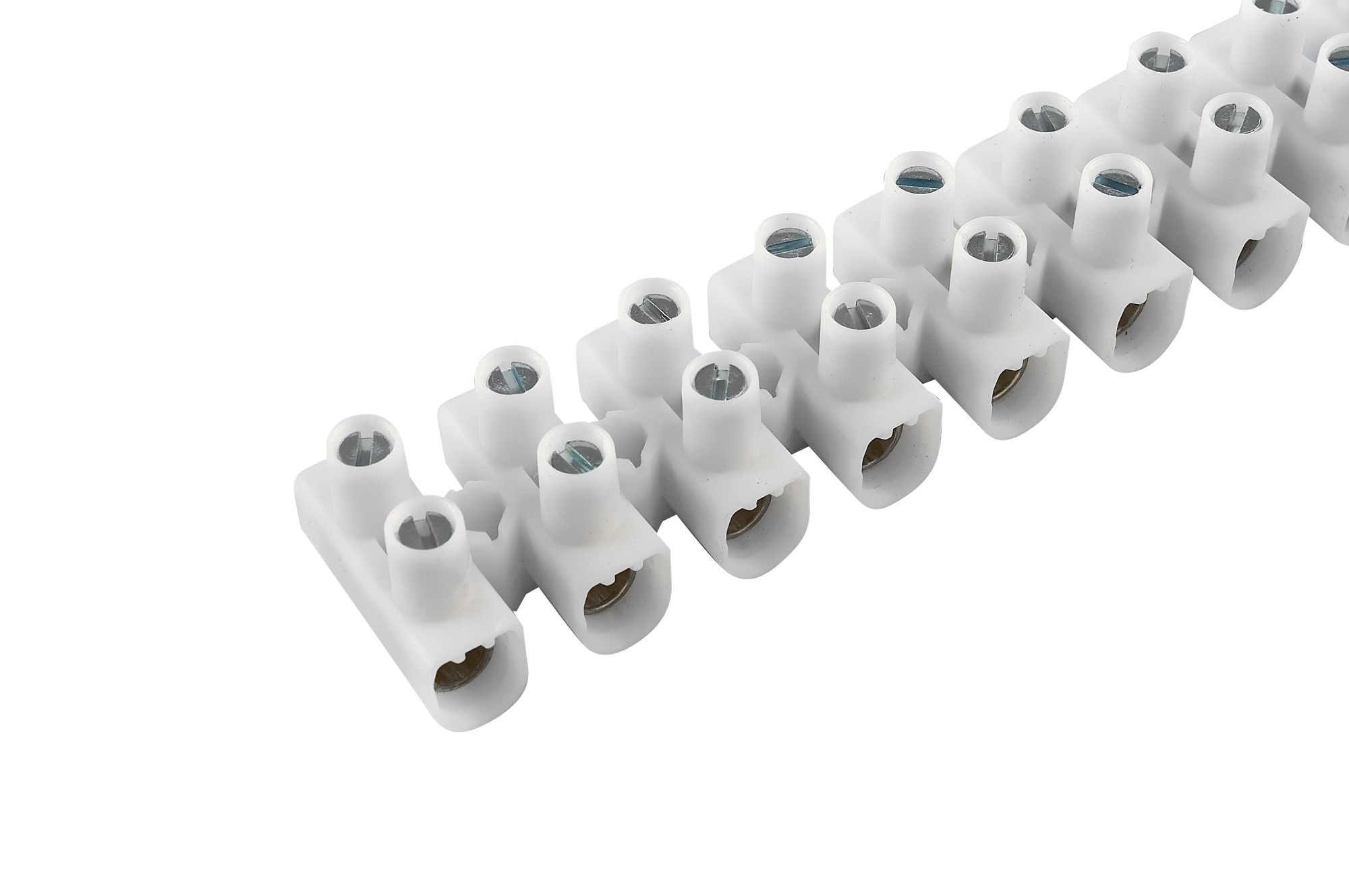

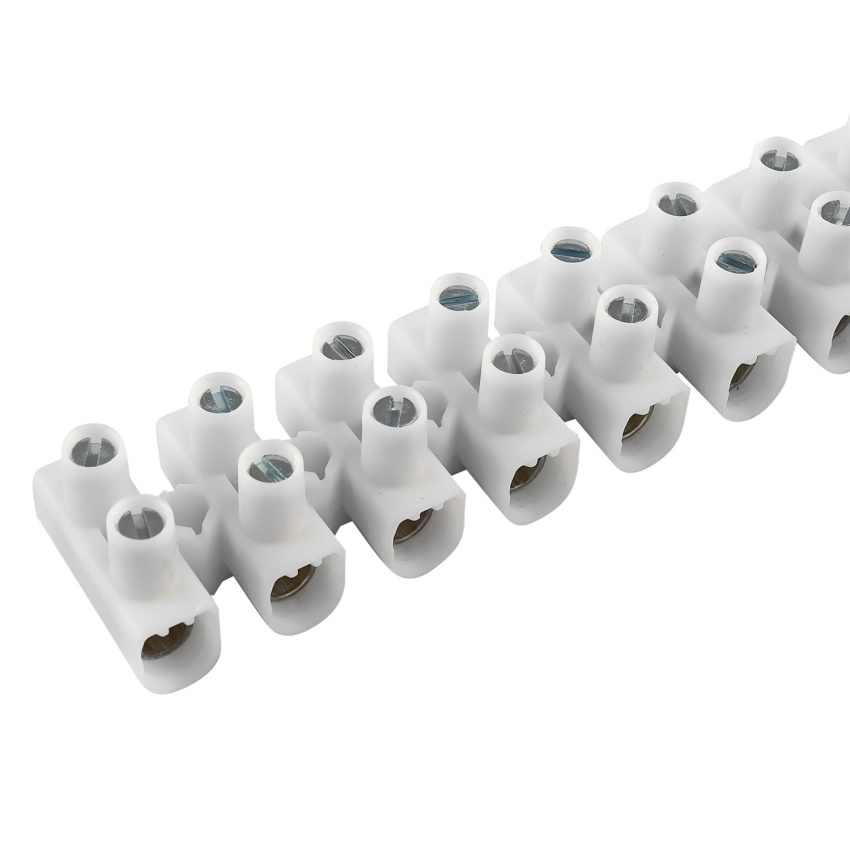

Lámací instalační svorkovnice ELEMAN EKL 0 S, 12pólová, pro vodiče o průřezu 1–4 mm2, s jmenovitým proudem 32 A v bílé barvě.
ELEMAN EKL 0 S je 12pólová lámací instalační svorkovnice určená pro vodiče o průřezu 1–4 mm2. Umožňuje připojení vodičů s pevným jádrem i laněných vodičů s dutinkou, přičemž pod jedním šroubem lze upevnit jeden vodič. Pouzdro je vyrobeno z polypropylenu a svorka z povrchově upravené oceli. Svorkovnici lze pootočením jednoduše rozdělit na požadovaný počet pólů. Jmenovitý proud je 32 A a jmenovité napětí 450 V; pokud se EKL 0 S nepoužívá v pevné poloze, je uvedeno jmenovité napětí 250 V.
Klíčové vlastnosti
- Lámací instalační svorkovnice
- 12pólové provedení
- Pro vodiče o průřezu 1–4 mm2
- Jmenovitý proud 32 A
- Jmenovité napětí 450 V
- Jmenovité napětí 250 V při použití mimo pevnou polohu
- Šroubové připojení vodičů
- Pod jedním šroubem lze upevnit jeden vodič
- Pro pevné i laněné vodiče s dutinkou
- Materiál pouzdra: polypropylen
- Svorka z povrchově upravené oceli
- Barva: bílá
- Rozměry 94,9 × 13 × 16,6 mm
- Označení EKL 0 S
- Původní označení 103, nahrazeno 83722451
Zařazeno v kategoriích
|
Hmotnost
0,018 kg
|
|
Množství v balení
10
|
|
Středová vzdálenost otvorů
8,1 mm
|
|
Provedení testované ohledně nebezpečí výbuchu 'Ex e'
Ne
|
|
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky
0 - 0 mm2
|
|
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou
1 - 2,5 mm2
|
|
Připojitelný průřez jednodrátového vodiče
1 - 4 mm2
|
|
Připojitelný průřez vícedrátového vodiče
0 - 0 mm2
|
|
Jmenovitý proud In
32 A
|
|
Jmenovité napětí
450 V
|
|
Typ el. připojení 1
Závitová přípojka
|
|
Typ el. připojení 2
Závitová přípojka
|
|
Počet pólů
12
|
|
Počet míst upnutí pro každý pól
2
|
|
Způsob montáže
Přímá montáž
|
|
Materiál izolačního tělesa
Termoplast
|
|
Provozní teplota
0 - 80 °C
|
|
Barva
Bílá
|
|
Transparentní
Ne
|
|
Šířka
16,6 mm
|
|
Výška
13 mm
|
|
Hloubka
94,9 mm
|
