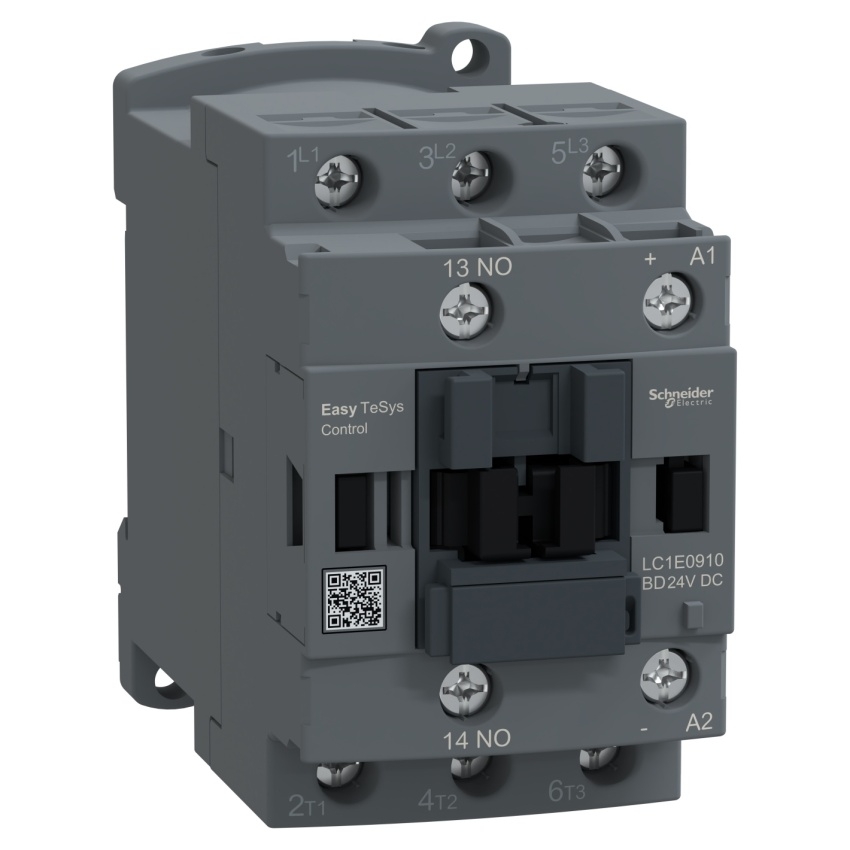

SCHN TESYS E LC1E0910BD STYKAČ 3P 09A 1Z CÍVKA 24V DC
| Kód produktu: | 83480986 |
|---|---|
| Kód dodavatele: | LC1E0910BD |
| EAN: | 3606487144410 |
| Výrobce: | SCHNEIDER ELECTRIC |
| Brno Kšírova | Skladem | |
|---|---|---|
| Hradec Králové | Skladem | |
| Praha 9 Počernice | Skladem | |
| Blansko | Na objednání | |
| Brno Gromešova | Na objednání | |
| Bystřice nad Pernštejnem | Na objednání | |
| Čáslav | Na objednání | |
| Česká Třebová | Na objednání | |
| Hustopeče | Na objednání | |
| Chotěboř | Na objednání | |
| Jevíčko | Na objednání | |
| Kladno | Na objednání | |
| Kroměříž | Na objednání | |
| Liberec | Na objednání | |
| Pardubice | Na objednání | |
| Praha 13 Stodůlky | Na objednání | |
| Praha 4 Spořilov | Na objednání | |
| Prostějov | Na objednání | |
| Rychnov nad Kněžnou | Na objednání | |
| Sokolov | Na objednání | |
| Svitavy | Na objednání | |
| Šenov u Nového Jíčína | Na objednání | |
| Tišnov | Na objednání | |
| Trutnov | Na objednání | |
| Třebíč | Na objednání | |
| Uherské Hradiště | Na objednání | |
| Valašské Meziříčí | Na objednání | |
| Velké Meziříčí | Na objednání | |
| Vysoké Mýto | Na objednání | |
| Zábřeh | Na objednání | |
| Zastávka u Brna | Na objednání | |
| Zlín | Na objednání | |
| Žďár nad Sázavou | Na objednání |
Stykač TeSys Easy Control LC1E0910BD, 3P, 9 A, cívka 24 V DC – stykač s pomocným kontaktem pro řízení motorů do 4 kW. Je třípólové zařízení určené pro spínání motorových aplikací s proudem do 9 A a výkonem až 4 kW při napětí do 440 V v režimu AC-3/AC-3e.
Je vybaven cívkou s napětím 24 V DC a jedním vestavěným pomocným kontaktem (1x NO). Připojení napájecích a řídicích obvodů je zajištěno pomocí šroubových svorek, což umožňuje rychlou a spolehlivou instalaci. Stykač má kompaktní rozměry 74 × 1 × 80 mm a lze jej montovat na DIN lištu nebo pomocí šroubů. Nabízí vysokou provozní spolehlivost s elektrickou životností 1,4 milionu cyklů a mechanickou odolností až 10 milionů cyklů. Zařízení je vhodné pro teplotní rozsah -5 °C až +55 °C a funguje bez snížení výkonu do výšky 3000 m. Stykač je certifikován podle norem IEC, CE, EAC a splňuje požadavky ekologického programu Green Premium (RoHS/REACH).
Klíčové vlastnosti
- 3pólový stykač pro motory do 9 A / 4 kW při 440 V (AC-3/AC-3e)
- Cívka 24 V DC
- Vestavěný pomocný kontakt: 1x NO
- Elektrická životnost: 1,4 milionu cyklů
- Mechanická životnost: 10 milionů cyklů
- Rozměry: 74 × 1 × 80 mm (V × Š × H)
- Šroubové svorky pro připojení napájecích a řídicích obvodů
- Možnost montáže na DIN lištu nebo pomocí šroubů
- Provozní teplota: -5 °C až +55 °C
- Bez snížení výkonu do nadmořské výšky 3000 m
- Certifikace: IEC, CE, EAC
- Ekologický certifikát Green Premium (RoHS/REACH)
Zařazeno v kategoriích
|
Hmotnost
0,483 kg
|
|
Jmenovité řídicí napájecí napětí Us DC
24 - 24 V
|
|
Druh napětí pro ovládání
DC
|
|
Jmenovitý provozní proud Ie při AC-1, 400 V
25 A
|
|
Jmenovitý provozní proud Ie při AC-3, 400 V
9 A
|
|
Jmenovitý provozní výkon při AC-3, 400 V
4 kW
|
|
Vhodné pro řadovou montáž
Ne
|
|
Počet pomocných spínacích kontaktů
1
|
|
Počet pomocných rozpínacích kontaktů
0
|
|
Druh el. připojení hlavního proudového obvodu
Šroubová svorka
|
|
Počet hlavních rozpojovacích kontaktů
0
|
|
Počet hlavních spínacích kontaktů
3
|
|
Provozní napětí AC 50 Hz
690 - 690 V
|
|
Provozní napětí AC 60 Hz
690 - 690 V
|
|
Šířka
45 mm
|
|
Výška
77 mm
|
|
Hloubka
93 mm
|
