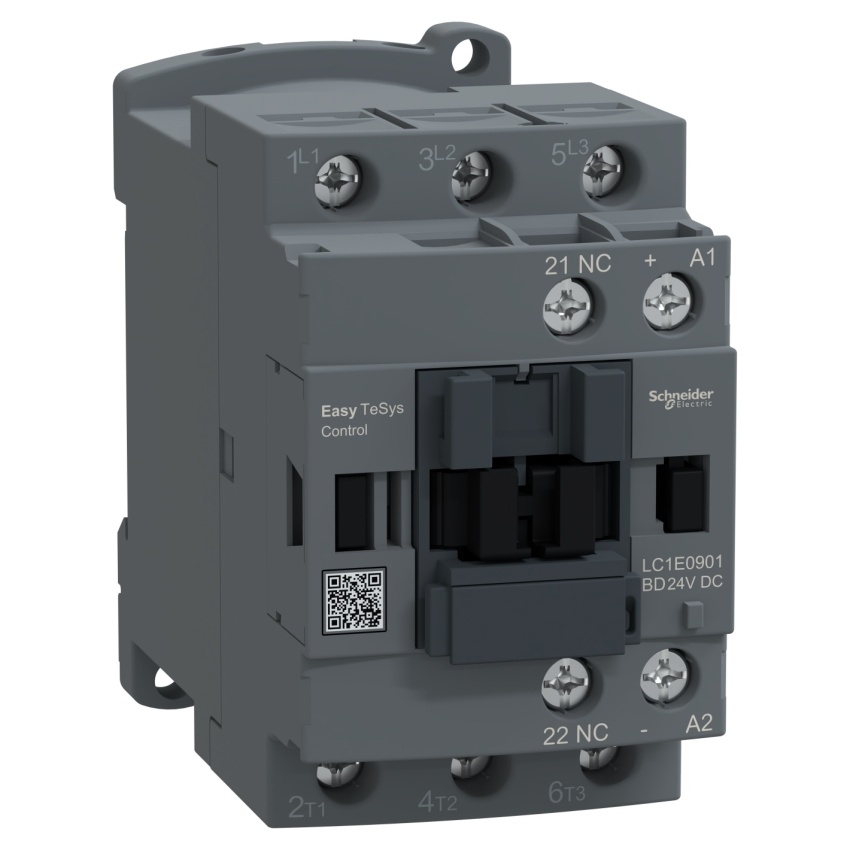

SCHNEIDER TESYS E LC1E0901BD STYKAČ 3P 09A 1V CÍVKA 24V DC
| Kód produktu: | 83480979 |
|---|---|
| Kód dodavatele: | LC1E0901BD |
| EAN: | 3606487144342 |
| Výrobce: | SCHNEIDER ELECTRIC |
Stykač TeSys Easy Control LC1E0901BD, 3P, 9 A, cívka 24 V DC – kompaktní stykač s 1x NC pomocným kontaktem pro spínání motorů do 4 kW. Je třípólové zařízení určené pro spínání motorových aplikací do 9 A a 4 kW při napětí do 440 V (AC-3/AC-3e).
Vybaven je cívkou s napětím 24 V DC a jedním vestavěným pomocným kontaktem (1x NC). Stykač umožňuje jednoduché připojení přes šroubové svorky a nabízí možnost montáže na DIN lištu nebo upevnění pomocí šroubů. Díky kompaktním rozměrům 74 × 1 × 80 mm je ideální i do stísněných prostor. Vyniká vysokou spolehlivostí – elektrická životnost dosahuje 1,4 milionu cyklů a mechanická až 10 milionů. Stykač je vhodný pro provoz v teplotním rozsahu -5 °C až +55 °C a pracuje bez snížení výkonu až do nadmořské výšky 3000 m. Produkt je certifikován dle norem IEC, CE, EAC a splňuje ekologická kritéria Green Premium (RoHS/REACH).
Klíčové vlastnosti
- 3pólový stykač pro motory do 9 A / 4 kW při 440 V (AC-3/AC-3e)
- Cívka 24 V DC
- Vestavěný pomocný kontakt: 1x NC
- Elektrická životnost: 1,4 milionu cyklů (AC-3)
- Mechanická životnost: 10 milionů cyklů
- Rozměry: 74 × 1 × 80 mm (V × Š × H)
- Šroubové svorky pro napájecí a řídicí připojení
- Montáž na DIN lištu nebo pomocí šroubů
- Provozní teplota: -5 °C až +55 °C
- Bez snížení výkonu do výšky 3000 m
- Certifikace: IEC, CE, EAC
- Ekologický certifikát Green Premium (RoHS/REACH)
Zařazeno v kategoriích
|
Hmotnost
0,483 kg
|
|
Množství v balení
1
|
|
Jmenovité řídicí napájecí napětí Us DC
24 - 24 V
|
|
Druh napětí pro ovládání
DC
|
|
Jmenovitý provozní proud Ie při AC-1, 400 V
25 A
|
|
Jmenovitý provozní proud Ie při AC-3, 400 V
9 A
|
|
Jmenovitý provozní výkon při AC-3, 400 V
4 kW
|
|
Vhodné pro řadovou montáž
Ne
|
|
Počet pomocných spínacích kontaktů
0
|
|
Počet pomocných rozpínacích kontaktů
1
|
|
Druh el. připojení hlavního proudového obvodu
Šroubová svorka
|
|
Počet hlavních rozpojovacích kontaktů
0
|
|
Počet hlavních spínacích kontaktů
3
|
|
Provozní napětí AC 50 Hz
690 - 690 V
|
|
Provozní napětí AC 60 Hz
690 - 690 V
|
|

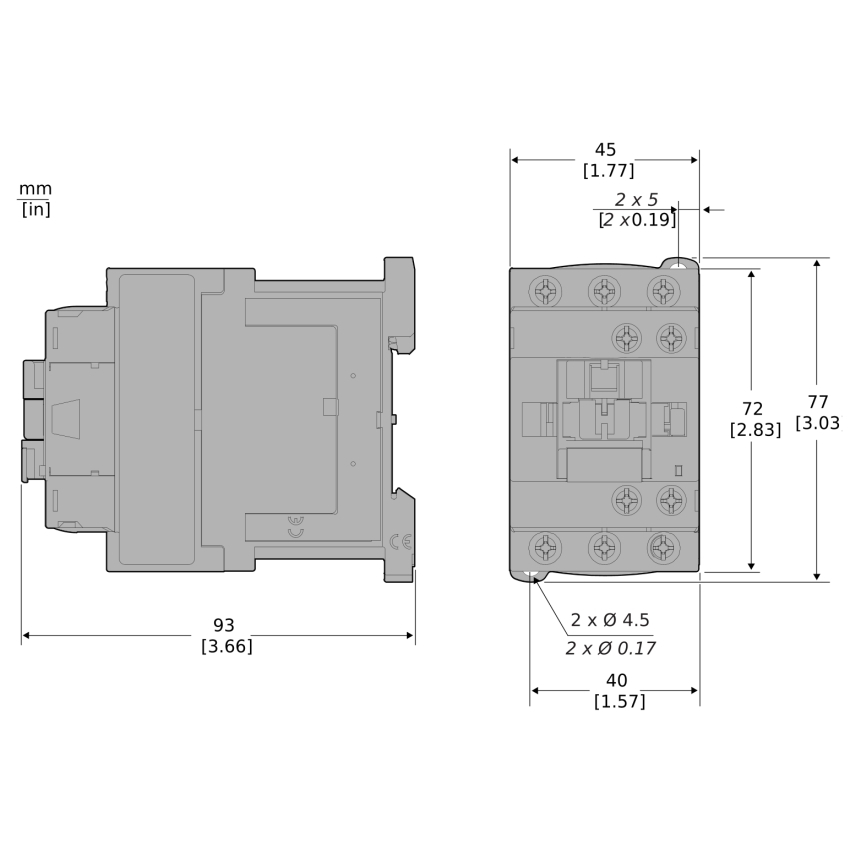

Šířka
45 mm
|
|
Výška
77 mm
|
|
Hloubka
93 mm
|
