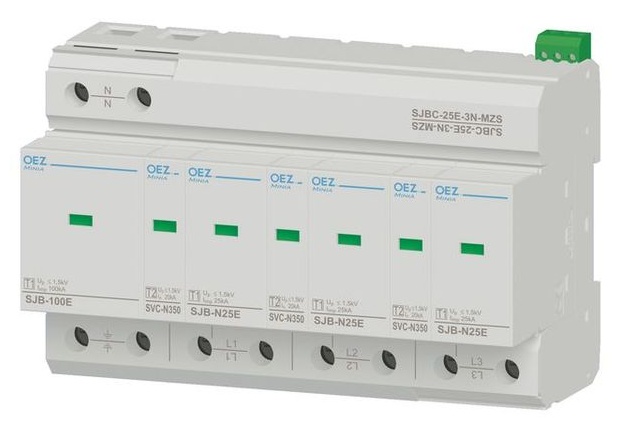

OEZ SVODIČ SJBC-25E-3N-MZS TYP1+2 25KA 350VAC 3P+N SIG 38362

Svodič bleskových proudů a přepětí. Svodiče bleskových proudů a přepětí určené pro použití v domovních, bytových, komerčních a podobných instalacích zařazených do skupiny „velké ohrožení instalace“. Pro čtyřvodičovou síť TN-C použijeme SJBC-25E-3-MZS a pro pětivodičovou síť TN-S, TT použijeme SJBC-25E-3N-MZS. Hlavní prvky tvoří zapouzdřené jiskřiště s elektronicky řízenou zapalovací spouští (T1) schopné svádět bleskové proudy až do 25 kA (10/350 us) a k němu paralelně řazený varistor (T2) s rychlejší reakční dobou (25 ns). Schopnost zhášet následný zkratový proud až do 25 kA bez výfuku ionizovaného plynu. Možnost montáže do běžných rozvodnic a rozváděčových skříní Distri.
Konstrukce: vícedílná, sestávající se ze základny a výměnných modulů. Moduly lze v případě měření nebo poruchy vyjmout bez nutnosti odpojovat zařízení. Dálková a vizuální signalizace stavu odpojovacího zařízení (po odpojení je svodič bleskového proudu nefunkční a je nutné vyměnit výměnný modul). Moduly je možné ve vlastní základně otočit o 180°, čímž je umožněno i otočení celého přístroje při zachování čitelnosti popisu (například při přívodu seshora). Svodiče bleskových proudů a přepětí SJBC-25E-... nahrazují zapojení 1. a 2. typu přepěťových ochran bezprostředně vedle sebe.
