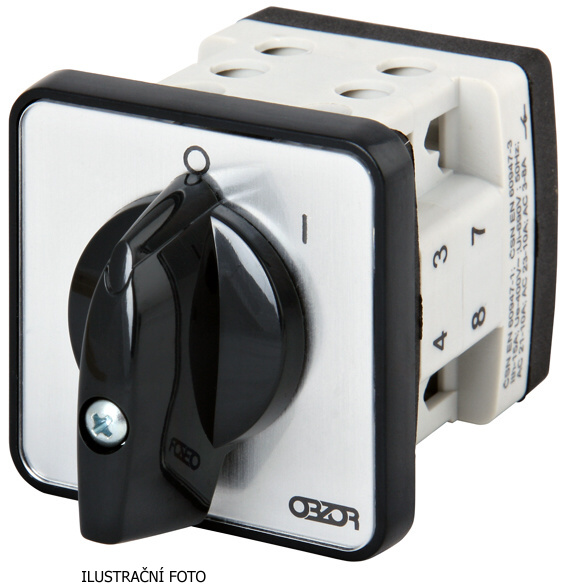

OB SPÍNAČ VAČK. VSN10 2255D4-V-ANC-S-809-NMC
| Kód produktu: | 81194073 |
|---|---|
| Kód dodavatele: | 70946 |
| Výrobce: | OBZOR ZLÍN |
Skladem 3 KS
| Sokolov | Skladem | |
|---|---|---|
| Blansko | Na objednání | |
| Brno Gromešova | Na objednání | |
| Brno Kšírova | Na objednání | |
| Bystřice nad Pernštejnem | Na objednání | |
| Čáslav | Na objednání | |
| Česká Třebová | Na objednání | |
| Hradec Králové | Na objednání | |
| Hustopeče | Na objednání | |
| Chotěboř | Na objednání | |
| Jevíčko | Na objednání | |
| Kladno | Na objednání | |
| Kroměříž | Na objednání | |
| Liberec | Na objednání | |
| Pardubice | Na objednání | |
| Praha 13 Stodůlky | Na objednání | |
| Praha 4 Spořilov | Na objednání | |
| Praha 9 Počernice | Na objednání | |
| Prostějov | Na objednání | |
| Rychnov nad Kněžnou | Na objednání | |
| Svitavy | Na objednání | |
| Šenov u Nového Jíčína | Na objednání | |
| Tišnov | Na objednání | |
| Trutnov | Na objednání | |
| Třebíč | Na objednání | |
| Uherské Hradiště | Na objednání | |
| Valašské Meziříčí | Na objednání | |
| Velké Meziříčí | Na objednání | |
| Vysoké Mýto | Na objednání | |
| Zábřeh | Na objednání | |
| Zastávka u Brna | Na objednání | |
| Zlín | Na objednání | |
| Žďár nad Sázavou | Na objednání |
1 005,81 CZK s DPH
552,95 CZK s DPH / KS
456,98 CZK bez DPH

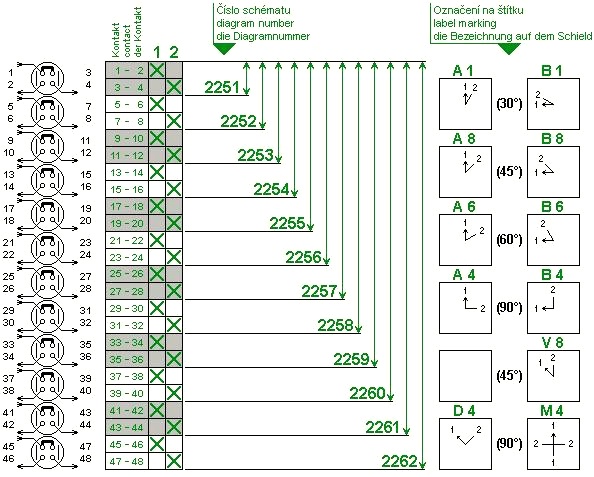

Vačkový spínač VSN 10 se schématem 2255 a spínacím úhlem 90°, polohy 1-2 (obrázek D4). Vestavné provedení - šroubové uchycení. Příslušenství: malá černá čelní deska, malá černá šipka, štítek číslo 809. Délka odizolování vodiče: 10 mm.
Spínače řady VSN jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček. Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody. Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry. Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů. Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů. V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí. Spínače jsou vyhovující pro spotřebiče izolační třídy I. a II. Vačkové spínače lze použít v ovládacích a silových obvodech.
Spínače řady VSN jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček. Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody. Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry. Spínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů. Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů. V základním provedení splňují krytí IP 20 pro tělo spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí. Spínače jsou vyhovující pro spotřebiče izolační třídy I. a II. Vačkové spínače lze použít v ovládacích a silových obvodech.
Zařazeno v kategoriích
|
Hmotnost
0,222 kg
|
|
Množství v balení
1
|
