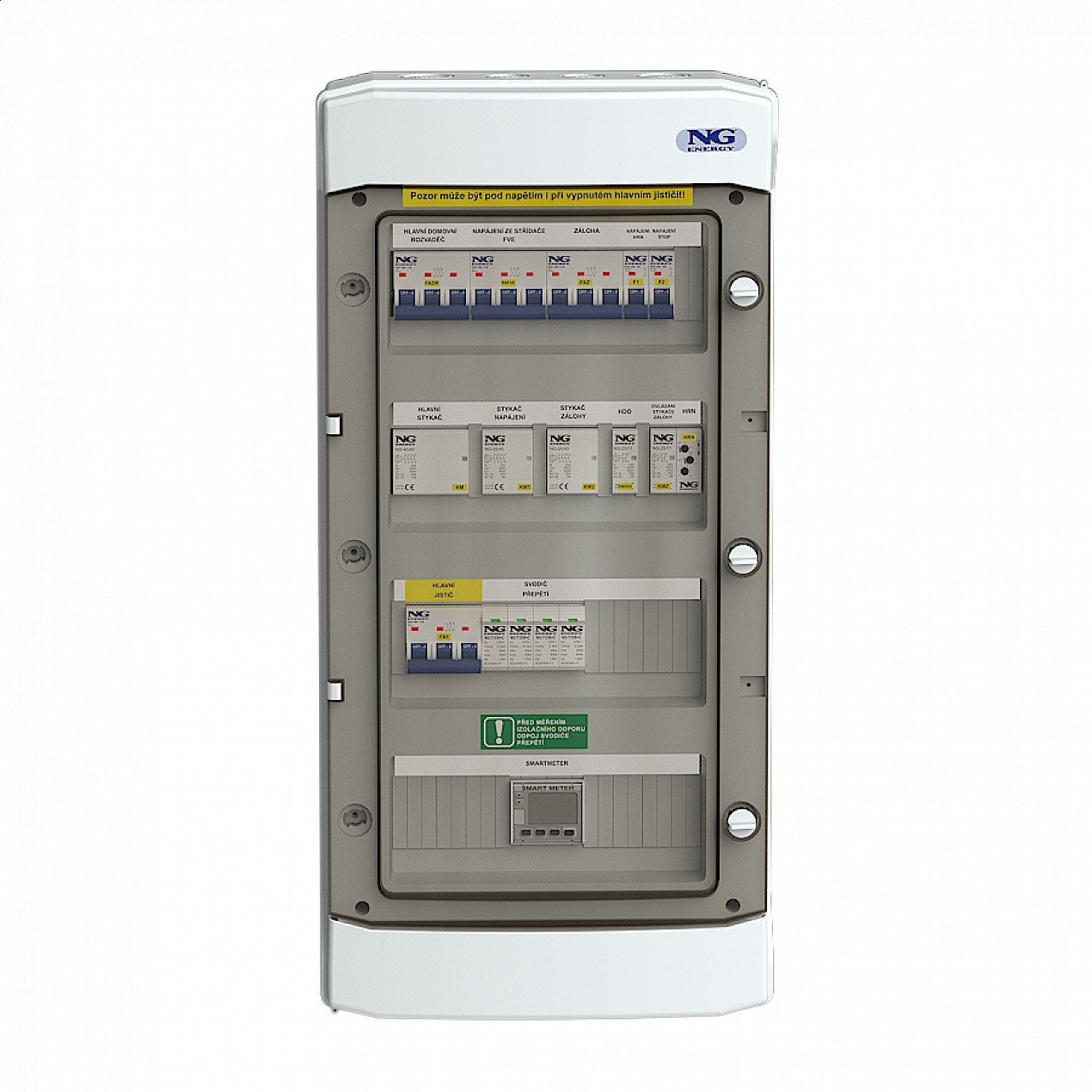

NG AC ROZVADĚČ FVE 53703601 RAC-32 S FUNKCÍ BACKUP

Fotovoltaický rozvaděč RAC-32 s funkcí Backup, proud 32A, napětí 400V, stupeň ochrany krytem IP65.

AC rozváděč je určen pro nástěnnou montáž s krytím IP65 a je navržen pro připojení a řízení třífázové fotovoltaické elektrárny, zejména se střídači typu GoodWe, Growatt, Solax a obdobnými zařízeními.

Rozváděč slouží k přepínání záložního napájecího okruhu a k řízení odpojení zdroje od distribuční soustavy na základě signálu HDO N 0 % od provozovatele distribuční soustavy. Přepínání mezi provozem ze sítě a záložním napájením ze střídače je realizováno prostřednictvím výkonových stykačů.
V případě výpadku distribuční soustavy dojde k oddělení objektu od DS a napájení je převedeno na výstup střídače. V záložním režimu je napájen celý objekt, proto je nutné kontrolovat zatížení při výpadku elektrické energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Rozváděč dále umožňuje připojení externího nouzového STOP tlačítka pro odpojení technologie.
Konstrukční řešení minimalizuje zásahy do stávajícího hlavního rozváděče objektu.
Rozváděč obsahuje:
• společné rozpadové místo
• kompletní jištění AC větví
• vyhrazený prostor pro instalaci měření (Smartmeter).

Smartmeter ani měřicí transformátory nejsou standardně osazeny. V případě dodání měřicí soustavy investorem je možné jejich odborné osazení do rozváděče.
Součástí rozváděče je PV symbol (štítek) dle požadavků značení fotovoltaických instalací.
Rozváděč je dimenzován pro objekt s hlavním jističem 3×32 A (umístění ve sloupku).

Přepnutí mezi provozními režimy je realizováno stykači, přičemž dochází ke krátké časové prodlevě při změně stavu. Nejedná se o bezvýpadkové řešení.
Rozváděč není určen k instalaci na přímém slunečním záření. Musí být umístěn v prostoru chráněném před dlouhodobým působením přímého slunce a nadměrným tepelným zatížením.
Na přání je možné dodat zámek krytu přístrojové části jako samostatné příslušenství. (typ 58038).

Klíčové vlastnosti:

• Svodič přepětí: 1x AC T1+T2, (B+C), 4-pól., T1 Iimp=12,5kA, In=25kA, Imax=50kA, Up 1,6kV
• Hlavní jistič: 1x jis. 40A/3P/B 10 kA - přívod z HDR (hlavní domovní rozvaděč)
• Jištění: 1x jis. 32A/3P/B 10 kA - vývod do HDR (hlavní domovní rozvaděč)
  1x jis. 20A/3P/B 10 kA - ON GRID (napájení ze střídače FVE)
  1x jis. 20A/3P/B 10 kA - BACKUP (záloha)
  2x jis. 6A/1P/B 10 kA - HRN, STOP (napájení)
• Stykač: 1x 40A 230V, - hlavní stykač
  2x 25A 230V - stykač napájení, zálohy; 2x 25A 230V - HDO, ovládání zálohy
• Relé: 1x hlídací napěťové 3F relé
• Vývodka: 2x MV-32 IP68 ; 2x MV-25 IP68 ; 4x MV-16 IP68
