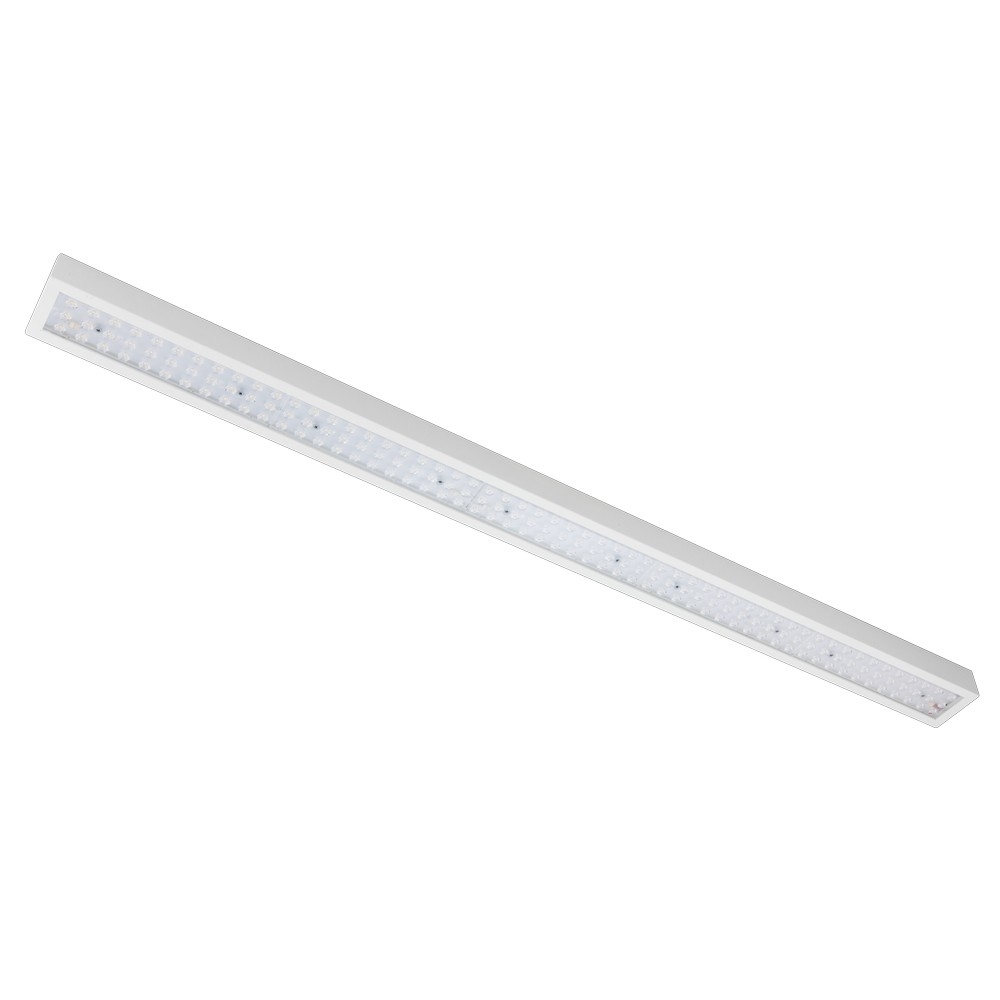

MODUS SVÍTIDLO LED EVO2500L4CW/ND 16W 2500LM 4000K IP20 3XLED 1500MM BARVA 840 ŠIROKOZÁŘIČ 60 NESTMÍV.
| Kód produktu: | 83197722 |
|---|---|
| Kód dodavatele: | EVO2500L4CW/ND |
| EAN: | 8596099061289 |
| Výrobce: | MODUS |
Na objednání
3 023,23 CZK s DPH / KS
2 498,54 CZK bez DPH
Recyklační příspěvek 14,50 CZK bez DPH
Modus EVO2500L4CW/ND MODUS EVO2500, 3xLED 1500mm, LED 840, širokozářič 60, nestmívatelné
MODUS EVO2500, 3xLED 1500mm, LED 840, širokozářič 60, nestmívatelné Liniové svítidlo s individuální optikou. Ideální pro osvětlování obchodních prostor. Na výběr je několik druhů optik: CN - hlubokozářič CW - šikorozářič CEW - extra širokozářič CRA - asymetrická optika Svítidlo je možno vyrobit také v provedení s průběžnou montáží - spojování do řad (označené EVO.../R). V takovém případě doporučujeme objednat také spojky (EVOSPOJ). Svítidla jsou primárně pro přisazenou montáž, v případě závěsné montáže je nutno objednat závěsny lankový set ZH11. Svítidlo je možno vyrobit s možností bezdrátového bluetooth ovládání.
Zařazeno v kategoriích
|
Hmotnost
4 kg
|
|
Vhodné pro závěsnou montáž
Ano
|
|
Vhodné pro stropní upevnění
Ano
|
|
Vhodné pro povrchovou montáž
Ano
|
|
Světelný zdroj
LED vyměnitelná
|
|
Se světelným zdrojem
Ano
|
|
Materiál obalu
Ocel
|
|
Barva skříně
Bílá
|
|
Materiál krytu
Plast transparentní
|
|
Druh napětí
AC
|
|
Jmenovité napětí 8
220 - 240 V
|
|
Typ předřadníku
Řízení LED proudové
|
|
Obsahuje předřadník
Ano
|
|
Bez stmívání
Ano
|
|
Rozložení svítivosti
Symetrické
|
|
Úhel vyzařování
Široký paprsek 40-80°
|
|
Výstup světla
Přímé
|
|
Třída energetické účinnosti vestavěného zdroje
A++, A+, A (LED)
|
|
Jmenovitá životnost L80/B50 při 25 °C
80000 h
|
|
Krytí (IP)
IP20
|
|
Třída ochrany
I
|
|
Výkon
16 W
|
|
Efektivní světelný tok
2500 lm
|
|
Barva světla 2
Bílá
|
|
Teplota barvy
4000 - 4000 K
|
|
Index podání barev (CRI)
80-89 (třída 1B)
|
|
Světelná účinnost svítidla
156 lm/W
|
|
Šířka
96 mm
|
|
Výška/hloubka
50 mm
|
|
Délka
1468 mm
|
|
Montážní délka
1180 mm
|
|
Montážní šířka
50 mm
|
