HAGER ROZVODNICE VOLTA VU60NC READY (VYDRÁTOVANÁ ROZVODNICE, VÝROBNÍ ŠTÍTEK, TECH. DOKUMENTACE)
| Kód produktu: | 83710647 |
|---|---|
| Kód dodavatele: | VU60NC Ready |
| EAN: | 83710647 |
| Výrobce: | HAGER |
| Brno Kšírova | Skladem | |
|---|---|---|
| Hradec Králové | Skladem | |
| Liberec | Skladem | |
| Praha 4 Spořilov | Skladem | |
| Praha 9 Počernice | Skladem | |
| Zlín | Skladem | |
| Blansko | Na objednání | |
| Brno Gromešova | Na objednání | |
| Bystřice nad Pernštejnem | Na objednání | |
| Čáslav | Na objednání | |
| Česká Třebová | Na objednání | |
| Hustopeče | Na objednání | |
| Chotěboř | Na objednání | |
| Jaktáře | Na objednání | |
| Jevíčko | Na objednání | |
| Kladno | Na objednání | |
| Kroměříž | Na objednání | |
| Pardubice | Na objednání | |
| Praha 13 Stodůlky | Na objednání | |
| Prostějov | Na objednání | |
| Rychnov nad Kněžnou | Na objednání | |
| Sokolov | Na objednání | |
| Svitavy | Na objednání | |
| Šenov u Nového Jíčína | Na objednání | |
| Tišnov | Na objednání | |
| Trutnov | Na objednání | |
| Třebíč | Na objednání | |
| Uherské Hradiště | Na objednání | |
| Velké Meziříčí | Na objednání | |
| Vysoké Mýto | Na objednání | |
| Zábřeh | Na objednání | |
| Zastávka u Brna | Na objednání | |
| Žďár nad Sázavou | Na objednání |

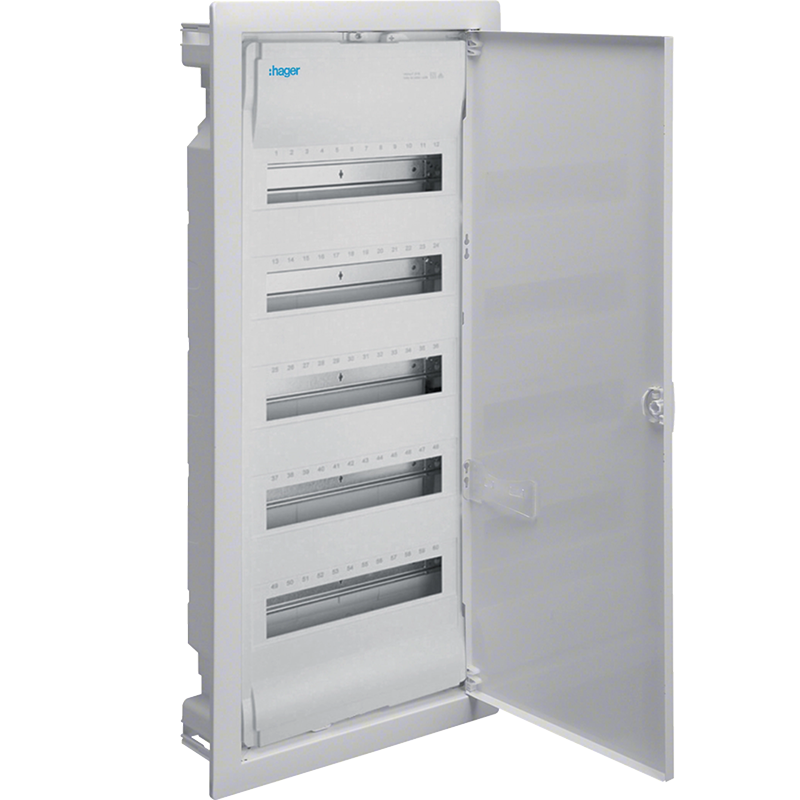

Plastový zapuštěný rozvaděč pro vnitřní instalace s kapacitou až 60 modulů.
Rozvaděče splňují požadavky na rozváděče nízkého napětí podle příslušných norem, zejména ČSN EN IEC 61439-1, ed. 3 a ČSN EN 61439-3, ed. 2.. Tento rozvaděč je určen pro zapuštěnou montáž do vnitřních prostor a je vybaven pěti lištami s kapacitou až 60 modulů (120 půlmodulových svorek). Disponuje neutrální i uzemňovací svorkovnicí a je vyroben z odolného plastu v bílé barvě RAL 9010. Díky krytí IP30 je vhodný pro instalace v suchém prostředí. Rozvaděč má jednu plnou neprůhlednou dvířkovou část bez zámku a poskytuje spolehlivou ochranu elektrických obvodů do jmenovitého proudu 63 A a napětí 400 V. Jeho konstrukce zajišťuje snadnou montáž pomocí šroubů a splňuje bezpečnostní test žhavicím drátem 650 °C.

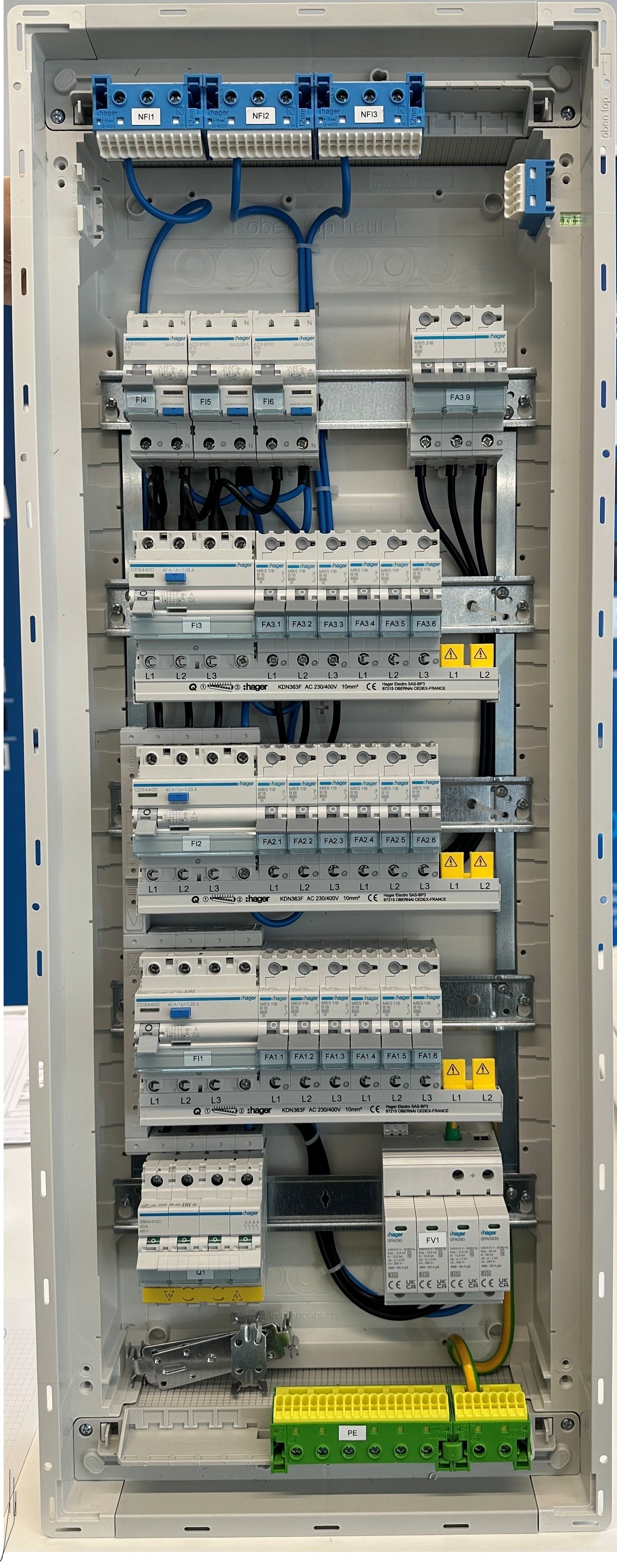

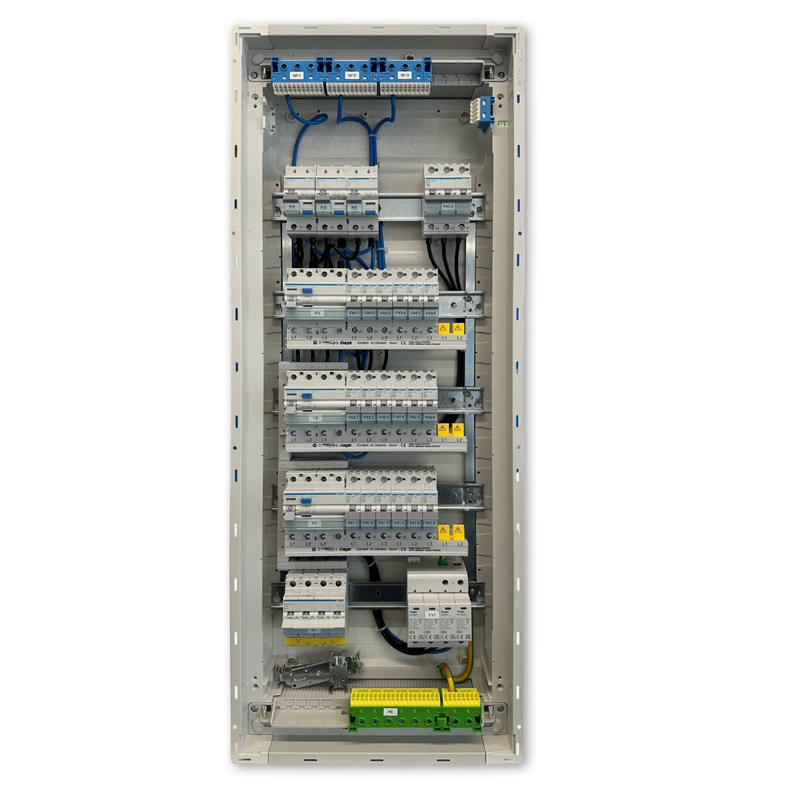

Rozvodnice 60 modulů obsahuje:
Rozvaděč Volta VU60NC 5-řadá, 60+10 mod., bezšroubové svorky 1ks
Chránič proud. s nadproud. ochr. char. B 1+n 6kA 0.03A in=10A bezšroubové svorky ADS910D 3ks
Chránič proud. 4pól. 40 / 0.03A bezšroubové svorky CDS440D 3ks
Svodič přepětí kombi. T1+T2 12,5kA 3+1 se sig. SPA931 1ks
Vypínač SNB441QC 1ks
Jistič 1pól. 16A char.B 6kA bezšroubové svorky MBS116 18ks
Jistič 3pól. 16A char.B 6kA bezšroubové svorky MBS31 1ks
Hřeben propojovací KDN363F 3ks
Propojka KCF668L 4-pólové propojení ze shora pro 3 řady, levé 1ks
Ukončeni hřeben přípojnic 3 pól. KNZ023 6ks
Ochranná krytka hřebenové přípojnice jističů KZ059 2ks
Svorkovnice KN14N 1ks
Můstek propojovací KN99E ke spoj. příd. svorkov. PE (10ks) 1ks
Kapsa na dokumenty 220x240mm VZ407 1ks
Technická dokumentace

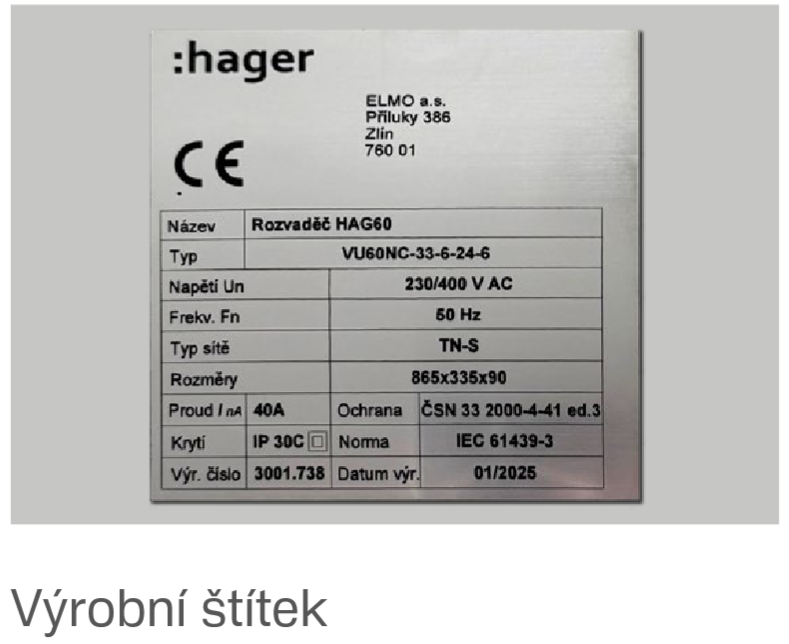

Výrobní štítek
Klíčové vlastnosti
- Plastový zapuštěný rozvaděč pro vnitřní použití
- Jmenovité napětí: 400 V, jmenovitý proud: 63 A
- 5 lišt a 5 řad s kapacitou 60 modulů (120 půlmodulů)
- Součástí neutrální a uzemňovací svorkovnice
- Bez zámku, dvířka neprůhledná
- Rozměry: 880,5 × 348 × 94,5 mm
- Vestavěné rozměry: 865 × 335 × 90 mm
- Počet jednotek šířky: 12
- Materiál: umělá hmota, barva bílá (RAL 9010)
- Stupeň krytí IP30, izolační třída II
- Montáž upevněním pomocí šroubů
- Odolnost proti žhavicímu drátu: 650 °C
Co získáte s předem vydrátovanými rozvaděči VOLTA?
- Předem sestavený a zapojený rozváděč – méně práce přímo na stavbě.
- Vydrátované zapojení – přístroje jsou propojeny a připraveny k připojení.
- Bezšroubové přístroje – spolehlivé a osvědčené řešení pro elektrické instalace.
- Rychlou instalaci – hotový rozváděč stačí osadit, připojit a uvést do provozu.
- Úsporu času a montážních nákladů – většina práce je provedena již před dodáním.
- Jistotu kvalitního provedení – rozváděč je připraven podle definovaného technického řešení.
Zařazeno v kategoriích
|
Množství v balení
1
|
