Monitorovací relé teploty SIRIUS 3RS2

Monitorovací relé teploty SIRIUS 3RS2 nabízí více funkcí a zabírají méně místa v rozvaděči

vhodné pro měření a monitorování teploty plynů, tekutin a pevných látek v průmyslových odvětvích a v technologiích budov
úspora místa v rozvaděči – poloviční šířka přístroje oproti předchůdci
multifunkční provedení snižuje počet přístrojů, zjednodušuje výběr a projektování
bezpečný provoz tepelných zdrojů jako např. hořáků a pecí

Inovovaná monitorovací relé SIRIUS 3RS2 pro jednoduché měření teploty nebo monitorování nastavitelných mezních hodnot teploty zajistí spolehlivou ochranu strojů a zařízení. Externí snímač teploty je připojen k vyhodnocovací jednotce, která porovnává aktuální hodnotu teploty s žádanou hodnotou nebo s nastavenými mezními hodnotami a podle toho spíná výstupní reléové kontakty. Na displeji přístroje se zobrazují okamžité měřené hodnoty nebo souhrnná diagnostická hlášení.

Připojit lze všechny běžné snímače teploty jako např. Pt100, Pt1000, termočlánky, KTY nebo termistory NTC. SIRIUS 3RS25 je monitorovací relé teploty s analogovým nastavením potenciometry a DIP přepínači na čelním panelu. Slouží k připojení jednoho snímače teploty a nastavení jedné mezní hodnoty teploty.

Monitorovací relé teploty SIRIUS 3RS26 a 3RS28 s digitálním nastavením na LCD displeji se dají použít také v bezpečnostních aplikacích až do SIL 1 / PL c , např. k monitorování teploty pecí a hořáků. Přístroj 3RS28 je navíc vybaven komunikačním rozhraním IO-Link pro další zpracování naměřené hodnoty v PLC s IO-Link Masterem.

K rozšiřovacímu modulu 3RS29 se dají připojit další dva odporové snímače teploty a jeden snímač teploty v prostředí s nebezpečím výbuchu k analogovému vstupu 4 až 20 mA. O propojení rozšiřovacího modulu s vyhodnocovací jednotkou se postará infračervené rozhraní certifikované podle požadavků SIL 1. Monitorovací relé s digitálním nastavením mají certifikaci SIL 1, popř. PL c ve smyslu ČSN EN 61508/62061, popř. ČSN EN ISO 13849 a lze je použít pro funkci teplotních omezovačů systémů tepelných zdrojů podle ČSN EN 14597 a pro elektrická zařízení kotlů podle ČSN EN 50156.

Typické aplikace

ochrana motorů a transformátorů proti přetížení
monitorování rozsahu pracovní teploty v rozvaděči
jednoduché 2- nebo 3stavové řízení teploty, popř. chlazení
řízení topných a klimatizačních jednotek, solárních kolektorů, tepelných čerpadel nebo systémů pro dodávku teplé vody
monitorování chladicích kapalin a maziv strojních zařízení

Výhody v kostce

připojení několika druhů snímačů teploty
kompaktní provedení šetří místo
snadné nastavení několika parametrů na čelním panelu přístroje
certifikace ATEX podle ČSN EN 50495: bezpečná funkce zařízení v prostředí s nebezpečím výbuchu
certifikace SIL 1 / PL c pro teplotní omezovače systémů tepelných zdrojů ve smyslu ČSN EN 14597 a pro elektrická zařízení kotlů podle ČSN EN 50156

Monitorovací relé SIRIUS – komplexní portfolio pro vaše aplikace

Analogové multifunkční relé 3RS25

parametrizace DIP přepínači a potenciometry
1 snímač Pt100 nebo termočlánek typu J, K
hlídání horní nebo dolní mezní hodnoty

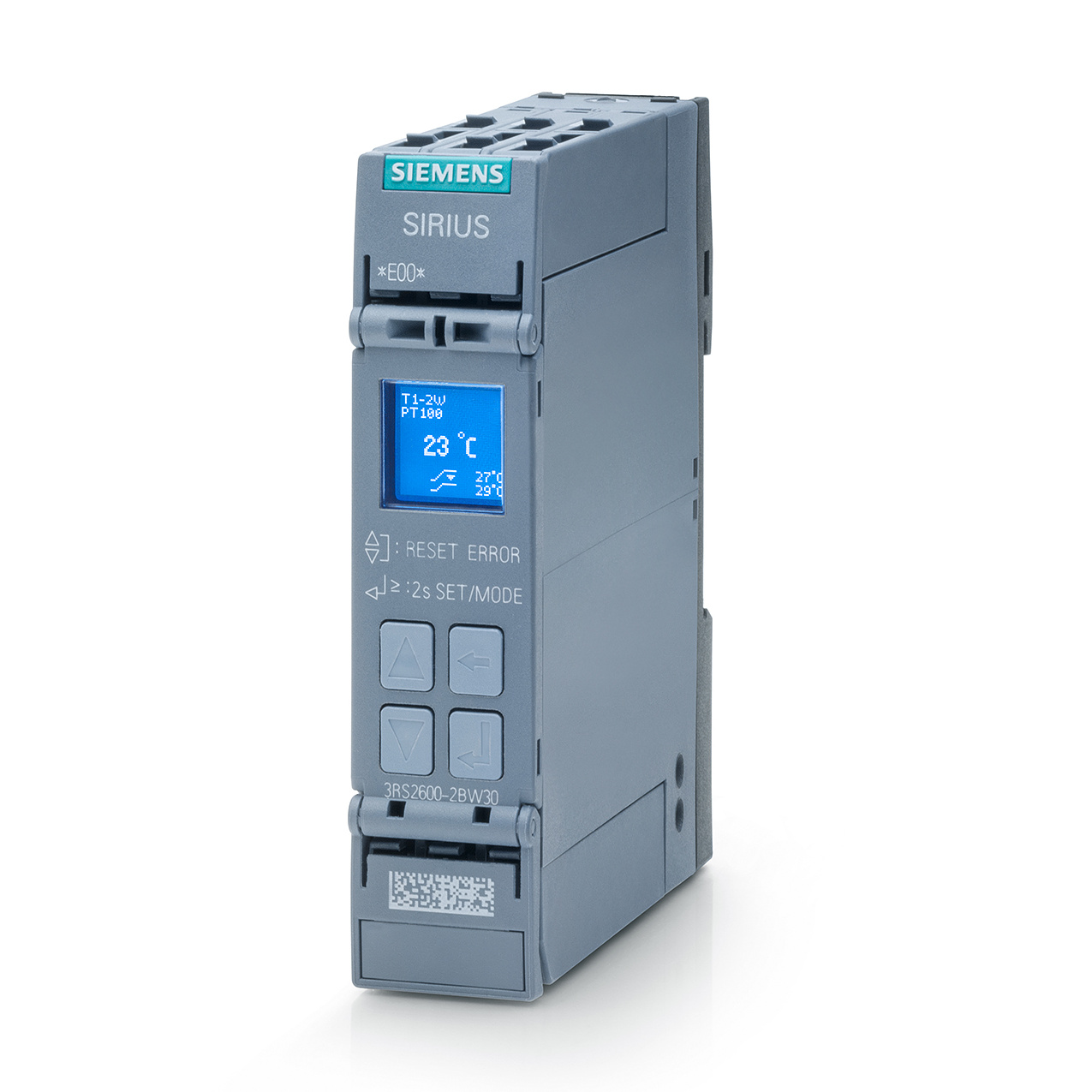

Digitální relé 3RS26

1 snímač, všechny běžné typy senzorů (Pt100/1000/KTY, termočlánky)
hlídání pásma, horní anebo dolní mezní hodnoty
bezpečnost SIL 1 / PL c pro pece a hořáky
barevně podsvícený displej, funkce učení, eco režim, kalibrace a další

Digitální relé 3RS28 s rozhraním IO-Link

stejná funkcionalita jako 3RS26
IO-Link komunikace pro posílání dat do PLC nebo cloudu
rychlá parametrizace díky kopírování parametrů
funkce monitorování také samostatně bez komunikace IO-Link

Příklad použití

Digitální relé jako jednoduchý 3stavový regulátor topení a chlazení s výstrahou funguje na jednoduchém principu. Jestliže hodnota regulované teploty klesne pod nastavenou dolní mezní hodnotu, zapne se topení. Pokud teplota překročí nastavenou horní mezní hodnotu, spustí se chlazení.

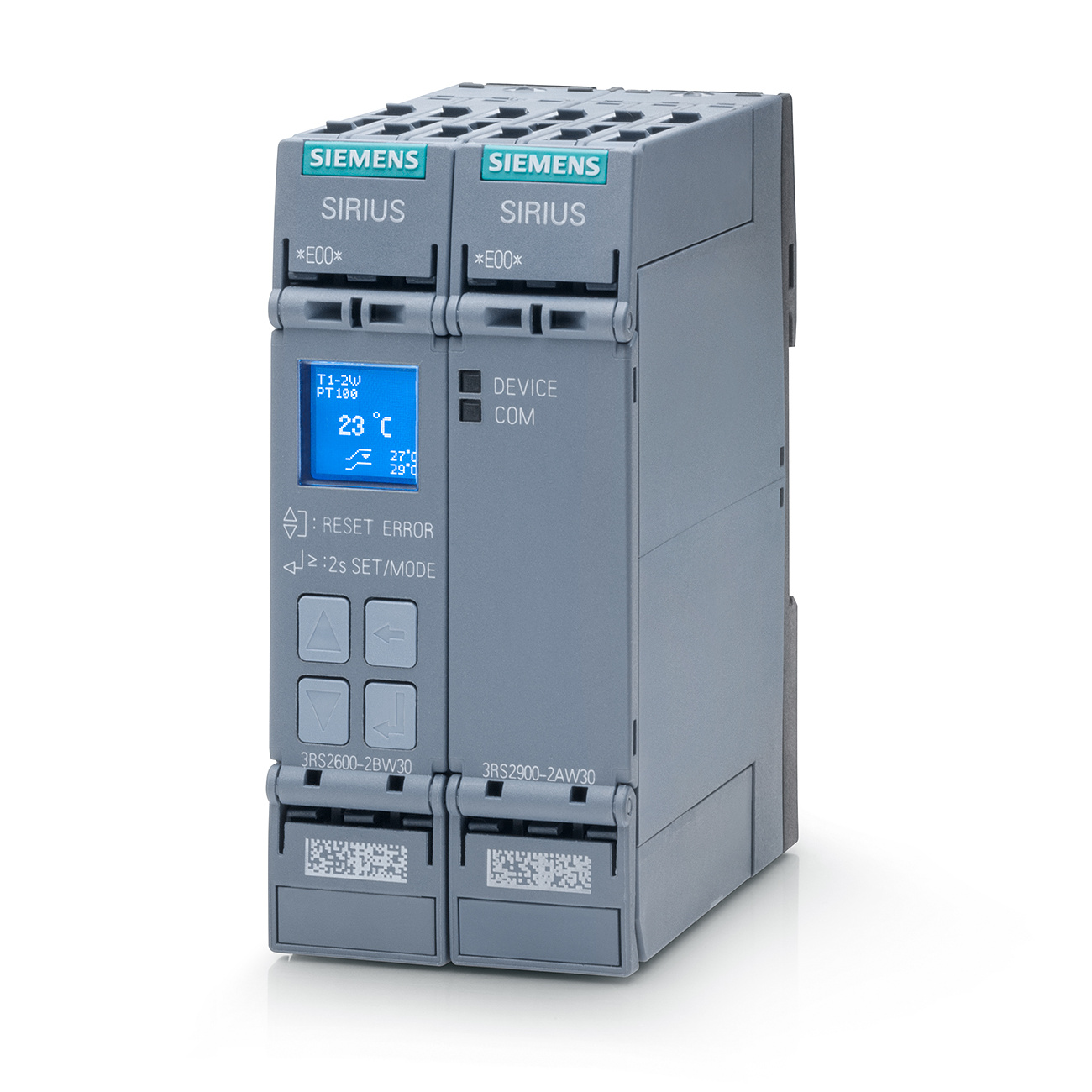

Rozšiřující modul 3RS29 pro digitálního relé 3RS26/3RS28

připojení dalších dvou odporových snímačů teploty
analogový vstup 4 až 20 mA
certifikace ATEX při použití analogového vstupu
bezdrátové propojení s vyhodnocovací jednotkou pomocí infračerveného rozhraní s certifikací SIL 1

Více informací na stránkách výrobce.
